BMS

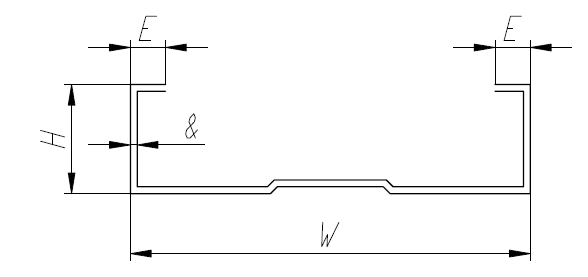

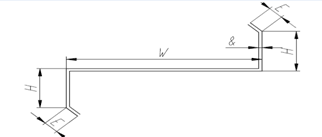

Ⅰ新聞繪圖
C pullin肋：有或沒有（可選）
嘴唇（e） | 10〜20±1mm |
高度（h） | C： 40〜100±1mm（不能超過50％的網站） |
| Z：49〜100mm±1mm（不能超過Web的50％） |
網頁（W）： | C75〜300±1mm |
| Z120〜300±1mm |
長度公差為6米：L±3mm
腹板和高度（法蘭）側的沖孔孔，公差：±1mm.，插槽孔尺寸：14x25mm或定制孔對於類似的尺寸
沖壓孔如下：
Ⅱ。材料：
材料厚度： 1.5〜3.2mm.
適用材料：340 MPA用於MS或HR和GALVALUME 550MPA AZ150
Ⅲ。機器工作流程
折疊機→送料和調平裝置→Hadualific預切割和沖壓裝置→軋製成型系統→液壓後切割→產品支撐框架
IV。機器組件
1）液壓折疊器： 一套5噸

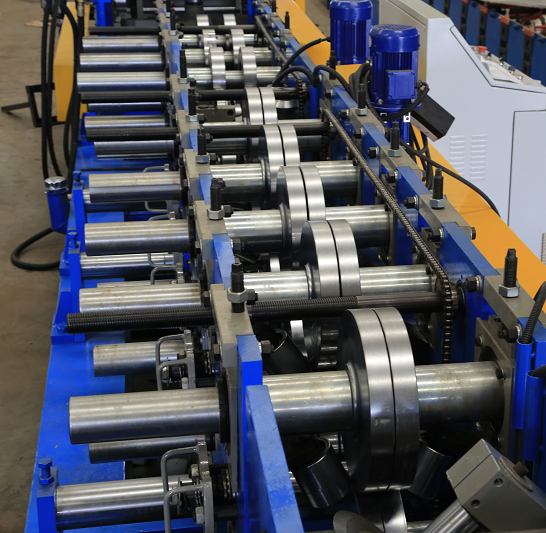

2）冷軋機：

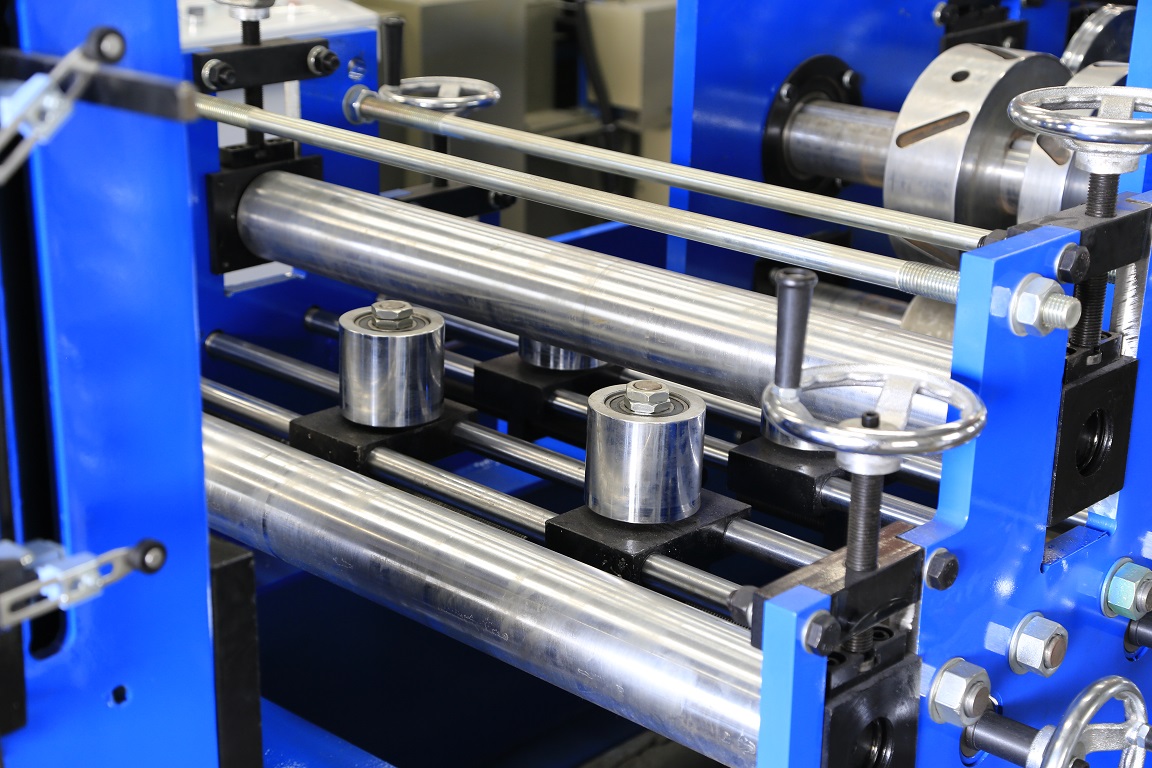

帶餵料材料指南（自動餵養控制，節省勞動力成本）和平整設備
身體框架由國家標準 450＃H.焊接型鋼;
牆板厚度：30毫米（更厚，更強大，更穩定，工作長壽）
滾輪製成工具鋼CR12（D3鋼，工作壽命長），精密加工，
由高品質45＃鋼製成的軸，主軸直徑=ф90mm.，矯直輥軸直徑=ф100mm.，精密加工
電機駕駛，鏈輪傳動，約22形成站（19步，形成最終成型3步和3步）。
主電機=22KW.，頻率控制
尺寸更換電機：6pcs， 由PLC編程自動控制。
成型速度約為15-20米/分鐘（取決於沖孔孔的數量）
和大方形滾子設置
所有8.8級螺釘螺栓，以確保在機器長時間運行期間緊密地固定機器結構和長壽命。

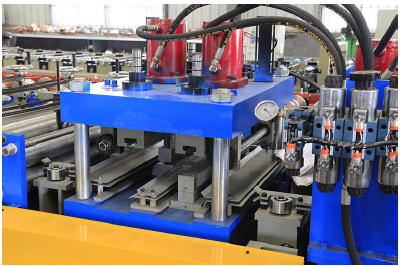

3）液壓沖壓和切割裝置：
預沖壓和預切割，使用相同的液壓系統
液壓馬達：7.5kw.，液壓範圍：16MPa
沖壓和切割工具材料：模具鋼 CR12MOV（= D2鋼，用一百萬次沖壓/切割壽命），熱處理到HRC58-62度
3缸用於在網和法蘭上沖壓的孔沖孔系統：
提供齒輪設置有向上/向下動作用齒輪

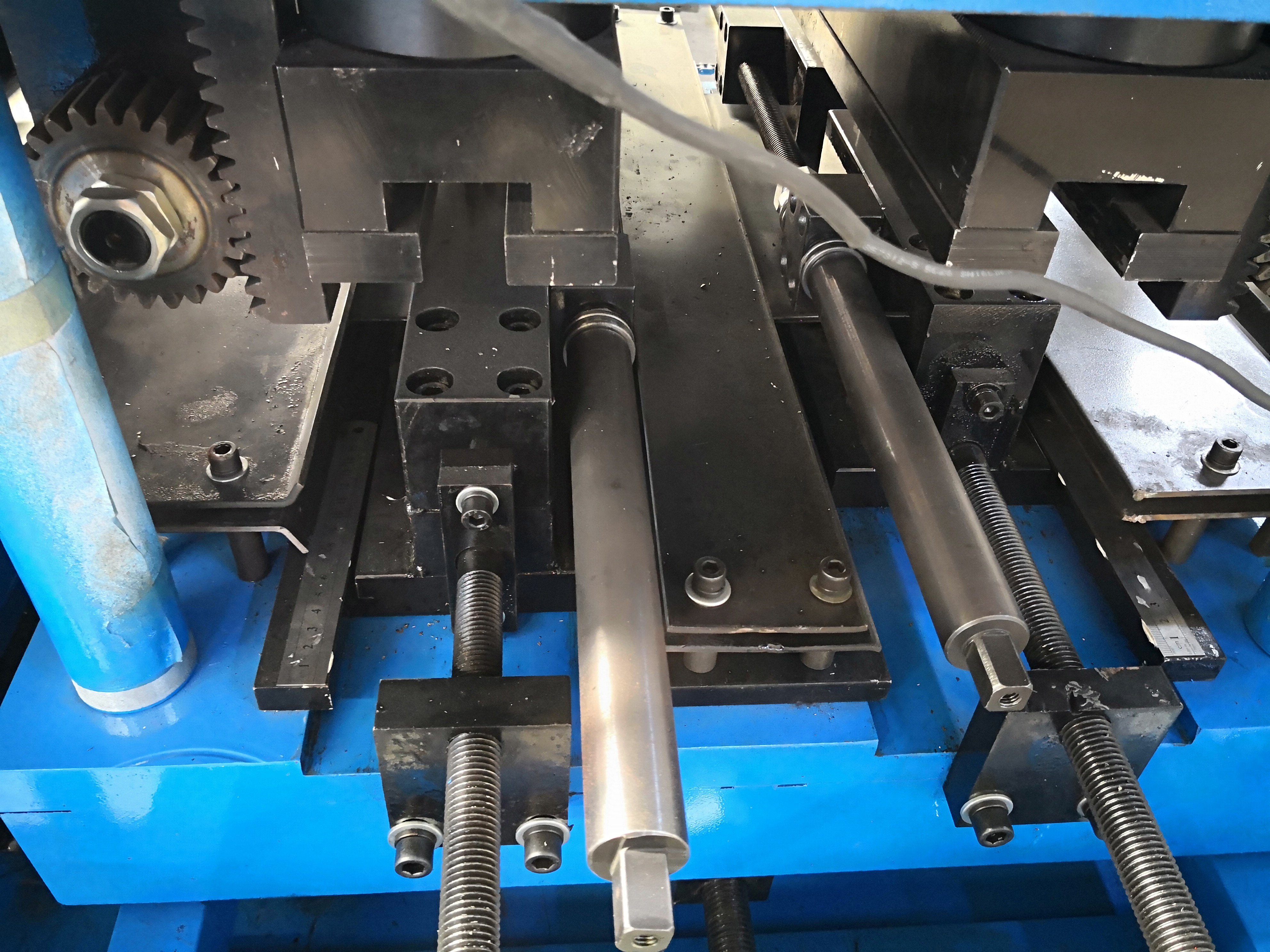

基地沖孔站位於適當的鉛螺釘上，便於將沖孔站拿出沖壓和模具， 和添加測量尺度以便於調整
液壓系統用油過濾器進行濾油，以確保循環的油清潔並延長液壓系統的壽命。（見下面的圖片）
加上我們專利的液壓通用後切割裝置（無需改變不同尺寸的切割模具，如傳統的偽機器），這使得剪切輪廓看起來更好

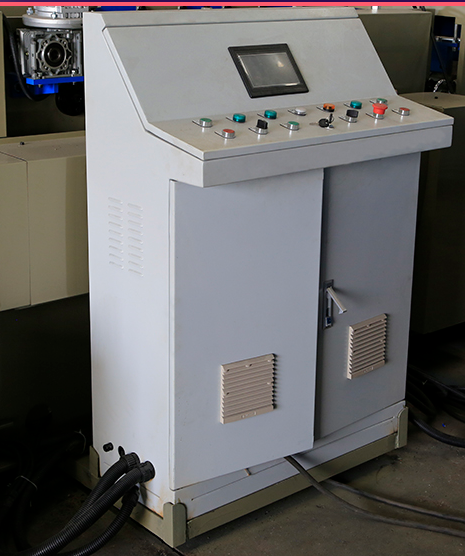

4）PLC控制系統

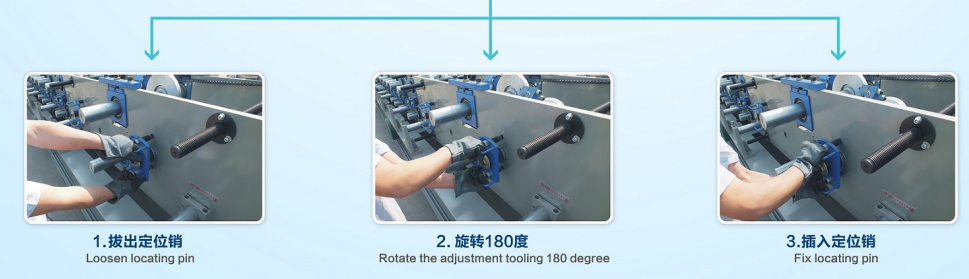

C pullin和z Pullin之間的交換：手動變化有以下3個簡單步驟：
但從C75-300或Z120-300中，PLC系統自動更改大小：通過在觸摸屏上按鍵的轉換
控制數量和沖壓，自動切割長度
結合：PLC，逆變器，觸摸屏（大尺寸7英寸，便於操作，既英文和中文），編碼器等
切割到長度公差≤±1 mm
控制電壓24V
5）退出機架：
沒有動力，帶有滾子的東部運動，2個單位x 3m長
V. 機器圖片（僅供參考）

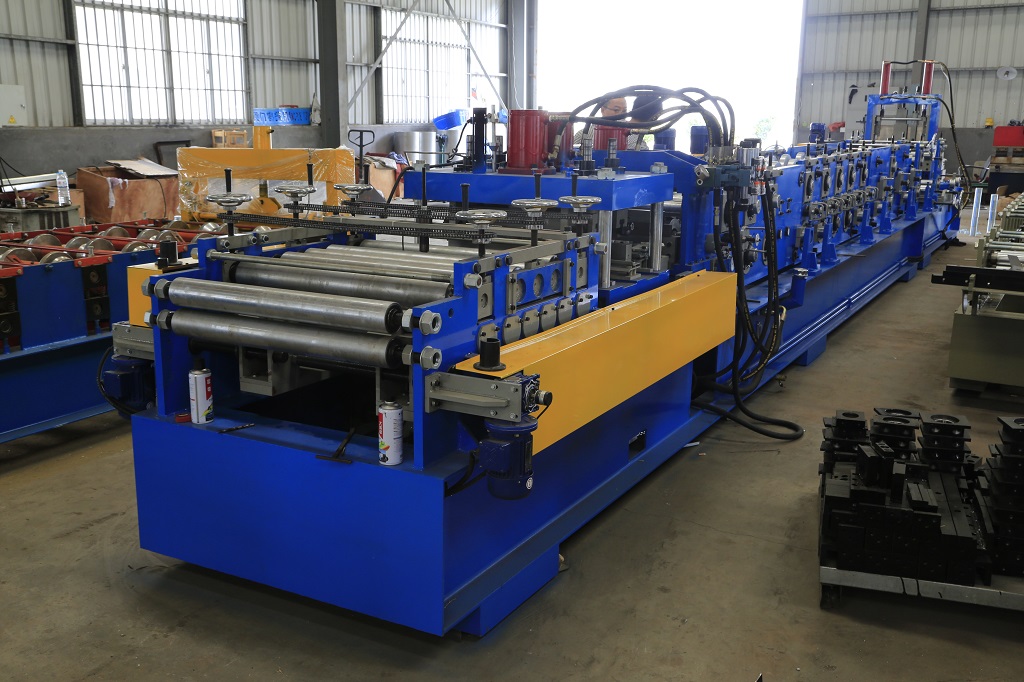

1. eeding材料側視圖：

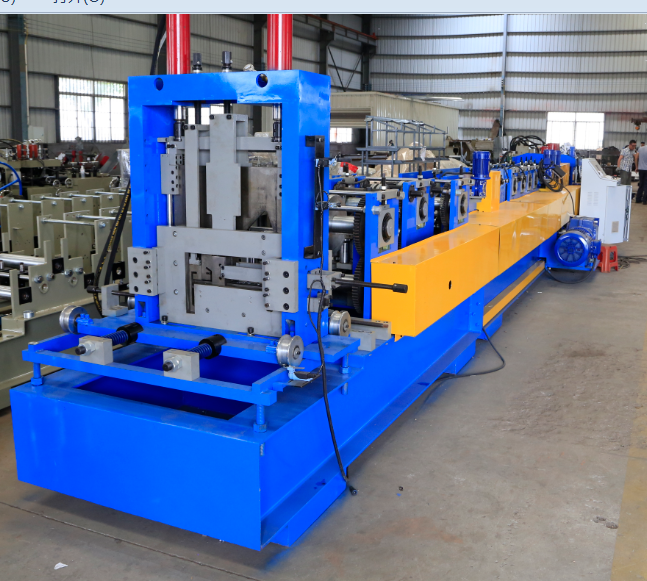

2.在視圖中：

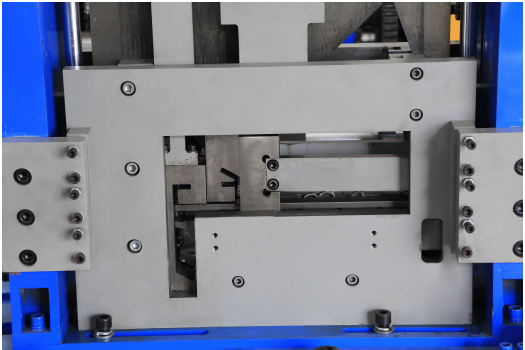

3）通用後切割器側視圖：

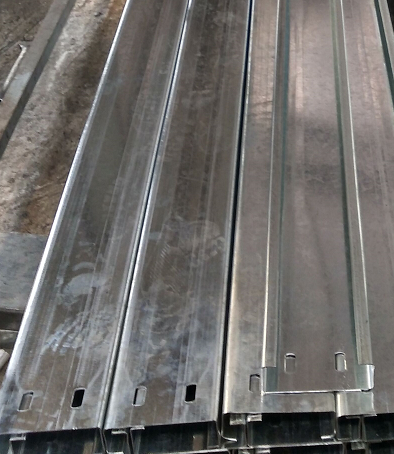

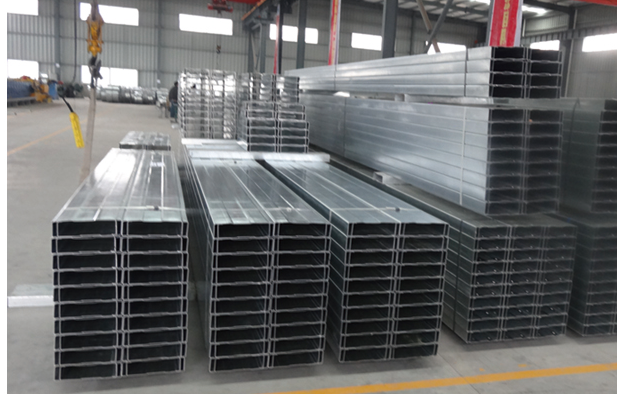

4）機器生產的C purlins

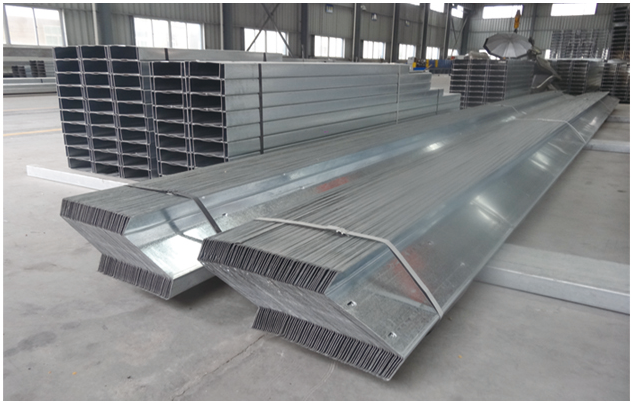

5）機器生產Z紫蛋白
VI。快速變化型CZ PURLIN捲成型機視頻
http://www.rollformingmachinerychina.com/quick-change-cz-purlin-roll-forming-machine_n97.
