BMS
規格of

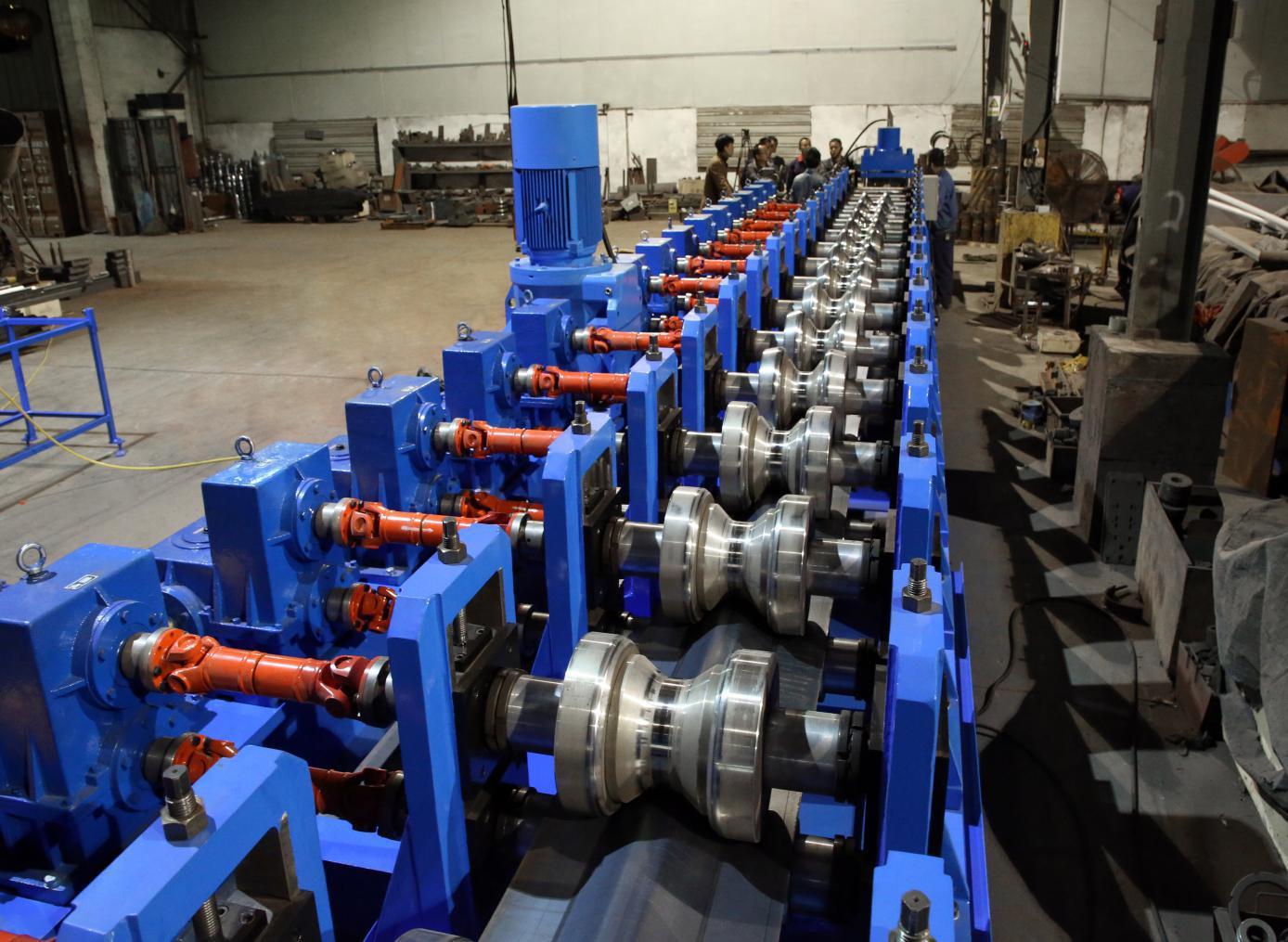

高速公路W光束捲成型機

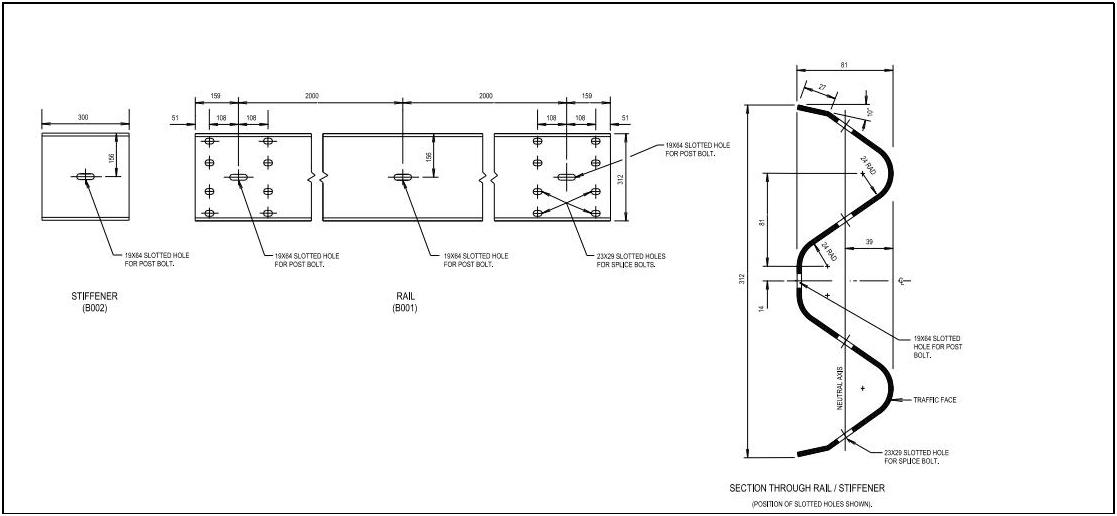

輪廓：
類型1
類型2.
材料
有效寬度：312/502 / 506mm
材料厚度：2.5-3.81mm
適用材料：鍍鋅鋼，熱軋鋼圈
屈服強度345-550MPa
檢查厚度：2.67 / 3.42 / 3.43mm

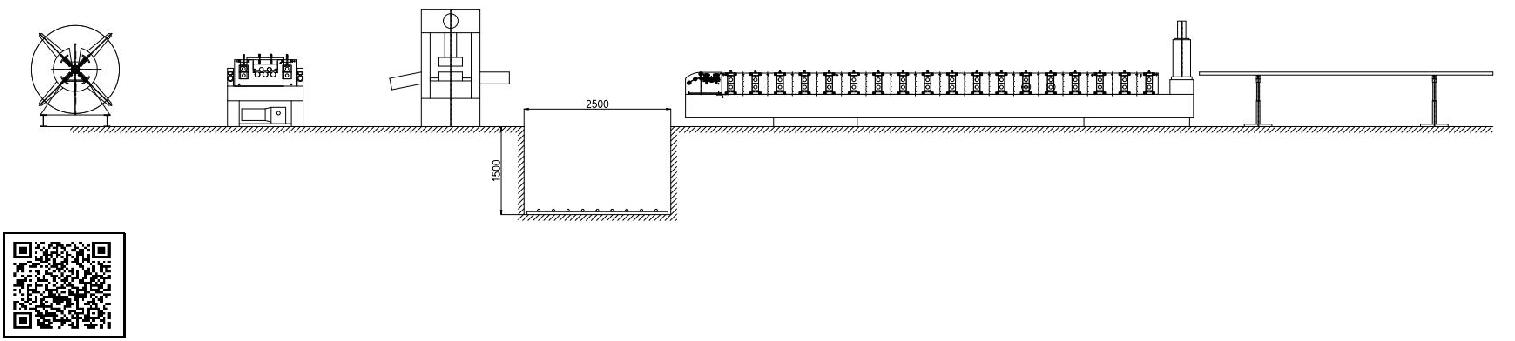

工作遵循
6噸液壓折疊機→調平器件→液壓沖孔裝置→送料裝置→主機系統→液壓後切割→退出架
沖孔孔:(如下）
1型：19x64和23x.29;類型2：19x64和23x29
總需要2個沖孔模具
機器組件
1）6噸液壓折疊機：一組
2）餵養和調平設備

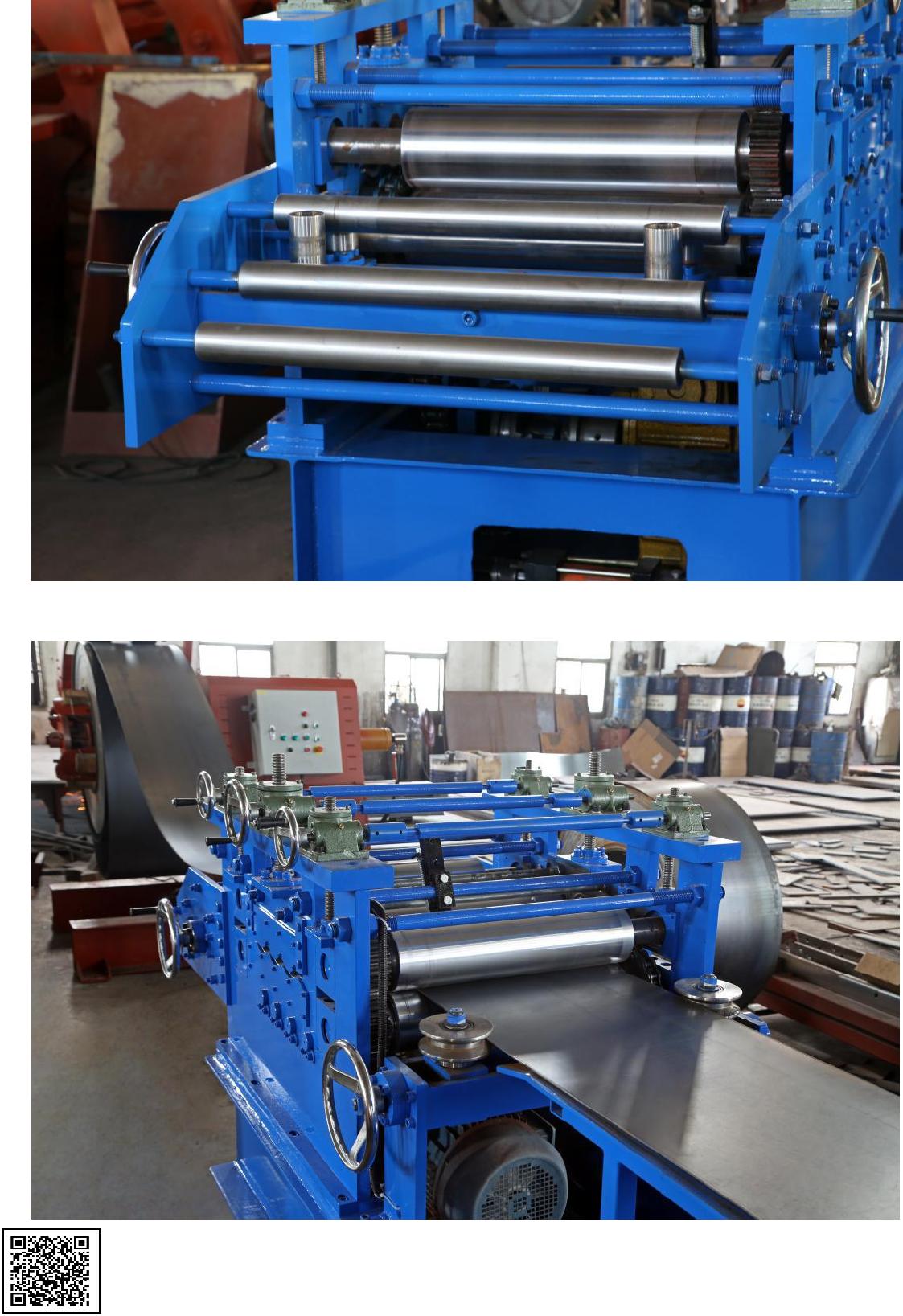

餵養材料指南和調平裝置
三個朝下四個完全七軸平整裝置
身體框架由H450型鋼經過焊接;側面室壁厚度：Q235 T30MM軸製造45＃鋼鐵，直徑=φ120mm，用硬鉻塗層電鍍，精密加工

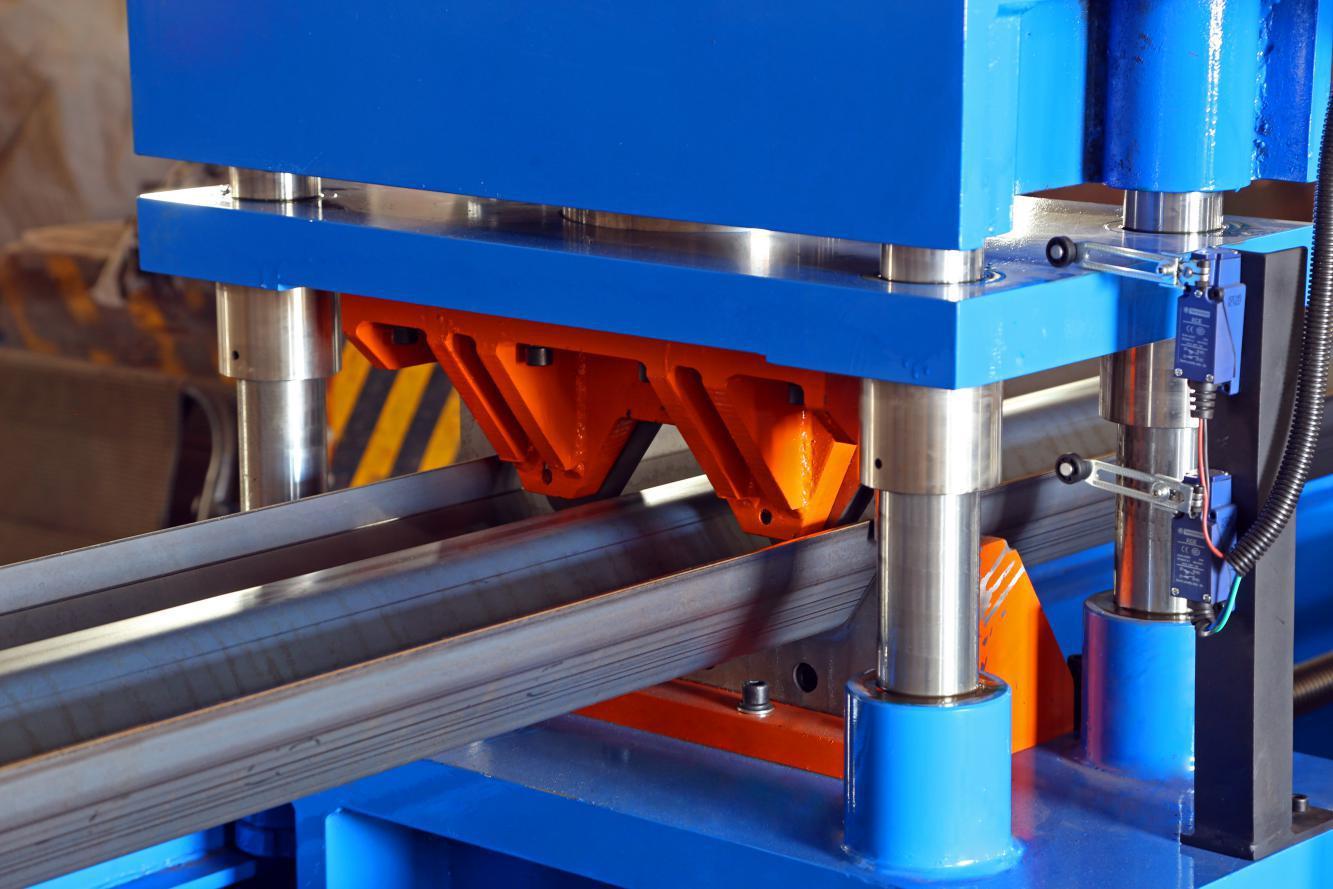

3）沖孔孔設備（有四個沖孔孔模具)
液壓馬達：37KW.，液壓範圍：0-25MPa（250bar）
沖壓和切割工具材料：模具鋼CR12MOV（= D2鋼，有一百萬次 沖孔/剪切壽命），熱處理到HRC58-62度
2缸孔沖孔系統 ，全部的需要四個沖孔模具19x64和23x29和20x65和24x30
4）主機
身體框架由H450型鋼通過焊接
滾輪製成CR12鋼，CNC.車床，熱處理軸直徑=ф95.，精密加工

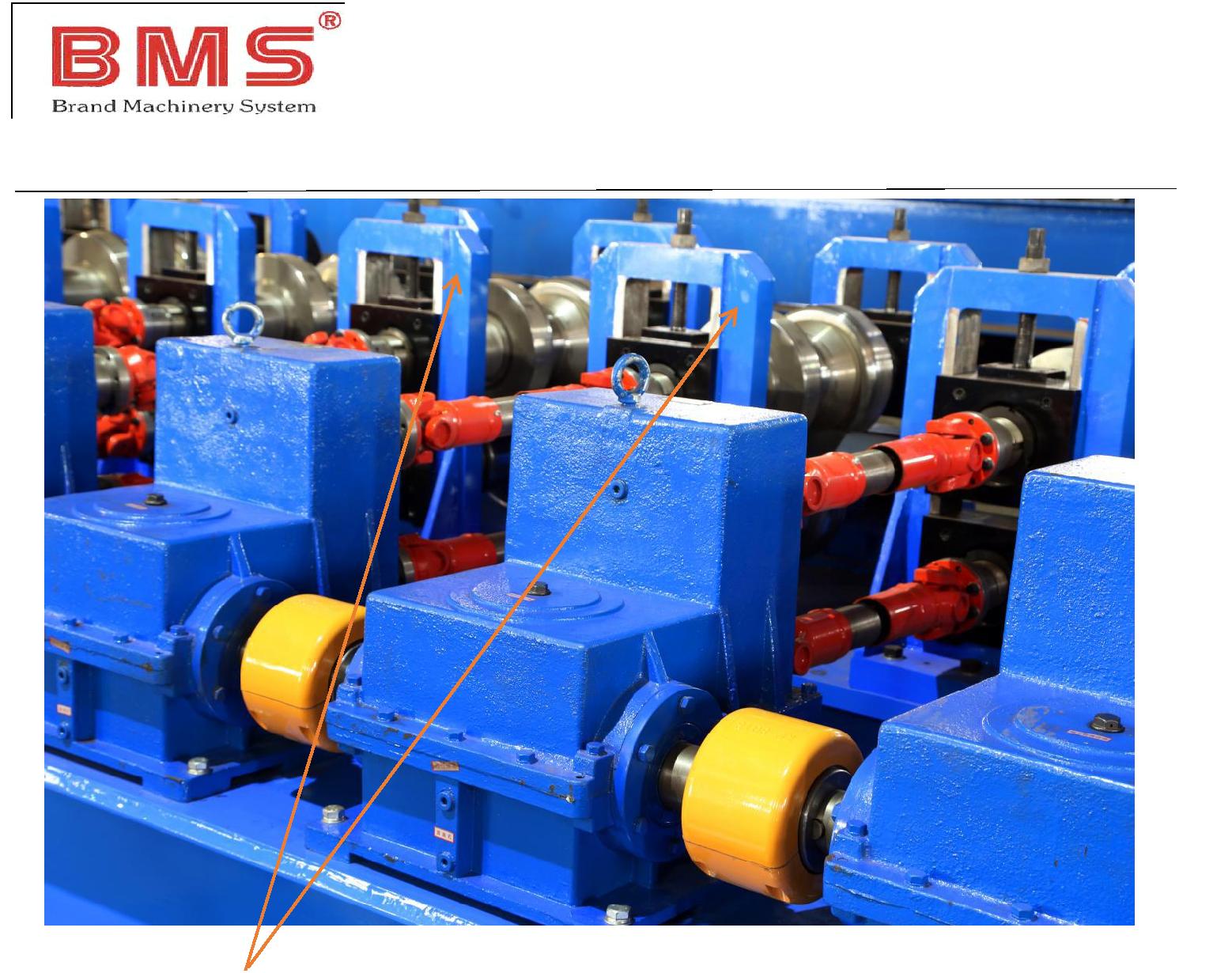

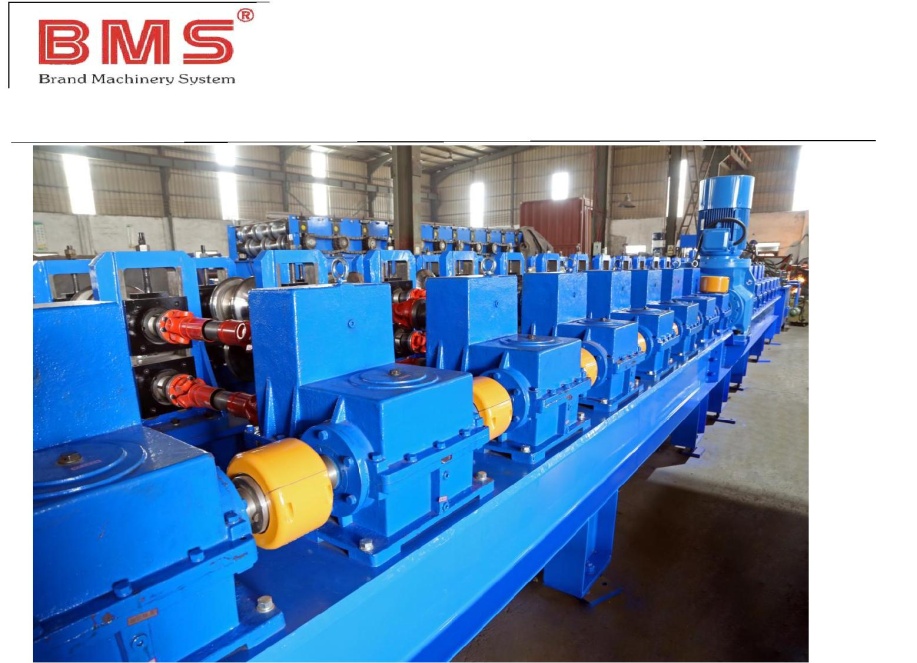

齒輪箱驅動器（帶電源的上部滾筒）
列類型結構設計（鑄鐵紀念拱，厚度：55mm）齒輪箱駕駛，關於19步來形成
主電機=45kw，頻率速度控制速度紅電機電機：K系列
滑塊：150 * 150mm.
所有螺栓螺栓等級8.8（廉價工廠使用低級4.8）確保修復 機器結構緊密而長的壽命在機器期間長時間運行
真正的成型速度12-16米/分鐘
用水冷設備（對於更好的產品）
19齒輪箱驅動器，38個傳動軸（上升和沿軸）
柱式S.t魯莽設計（鑄鐵紀念拱，厚度：55mm）
5）液壓切割後設備（總需要兩個刀具模具)
帖子削減，停止切割，三碎片切割刀片設計，無消隱液壓馬達：37KW，帶沖孔裝置共用液壓站
切割壓力：0-25MPa（250bar.）;切割工具材料：CR12MOV(=至少有skd11 一百萬次削減壽命），熱處理到HRC58-62度
切割電力由獨立液壓站

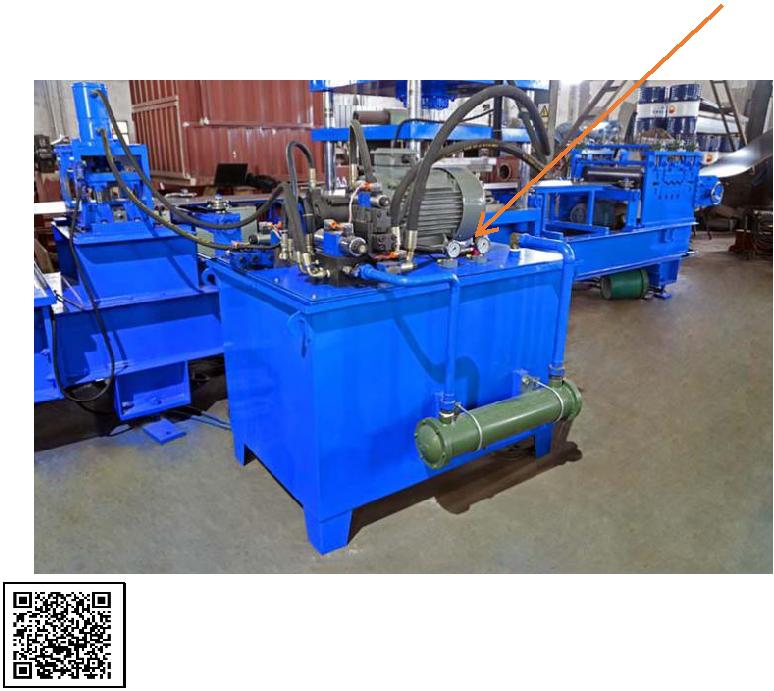

液壓系統用油濾油器為油過濾，到確保循環的油清潔和 延長液壓系統的壽命。（見下面的圖片）
\

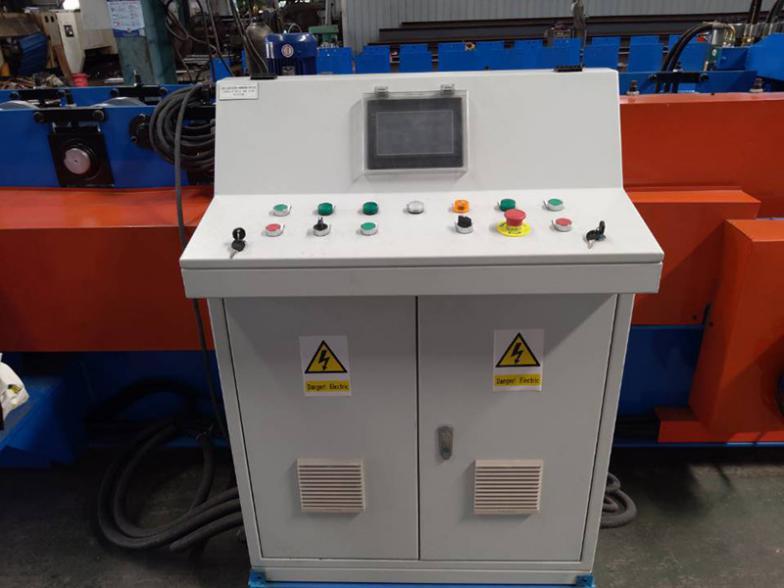

6）PLC控制系統
輸入生產數據（生產批次，PC，長度等。）在觸摸屏上，它可以完成生產自動地.
結合：逆變器，編碼器等
切割到長度公差≤±1毫米
控制電壓24V.
7）退出機架：沒有動力， 一單元，和滾筒上它易於運動

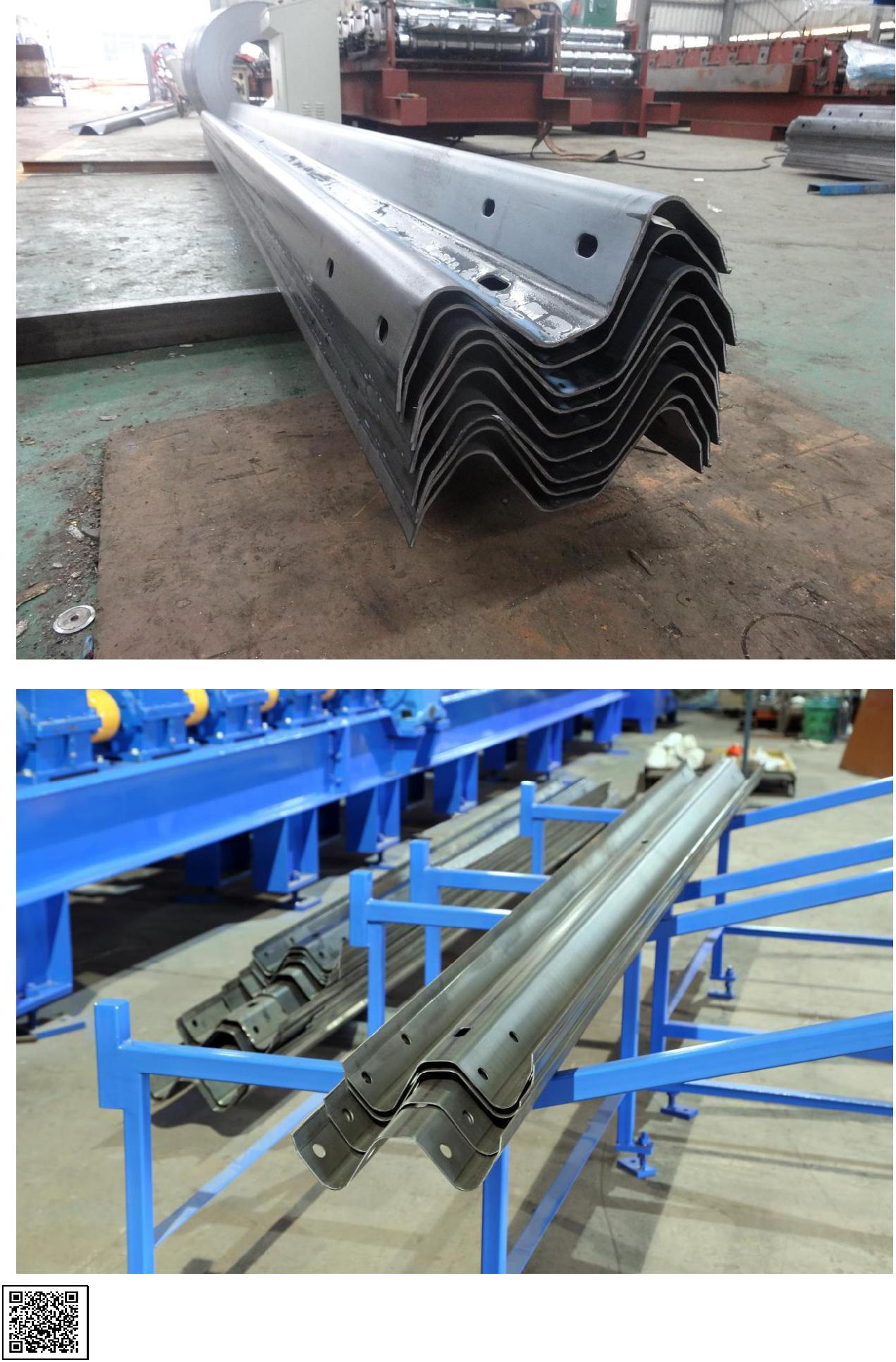

8）成品
