YX42-200-1000
BMS

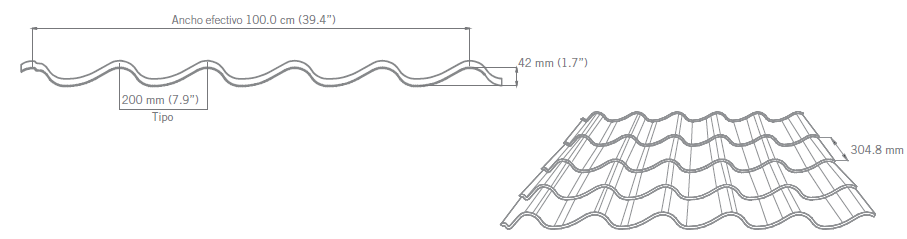

Ⅰ新聞繪圖
Ⅱ。材料：
材料厚度：0.4-0.6mm，用於測試材料：0.5mm
餵養材料寬度：1219mm
適用材料：預先鍍鋅鋼（PPGI）屈服強度245MPa
Ⅲ.Machine組件

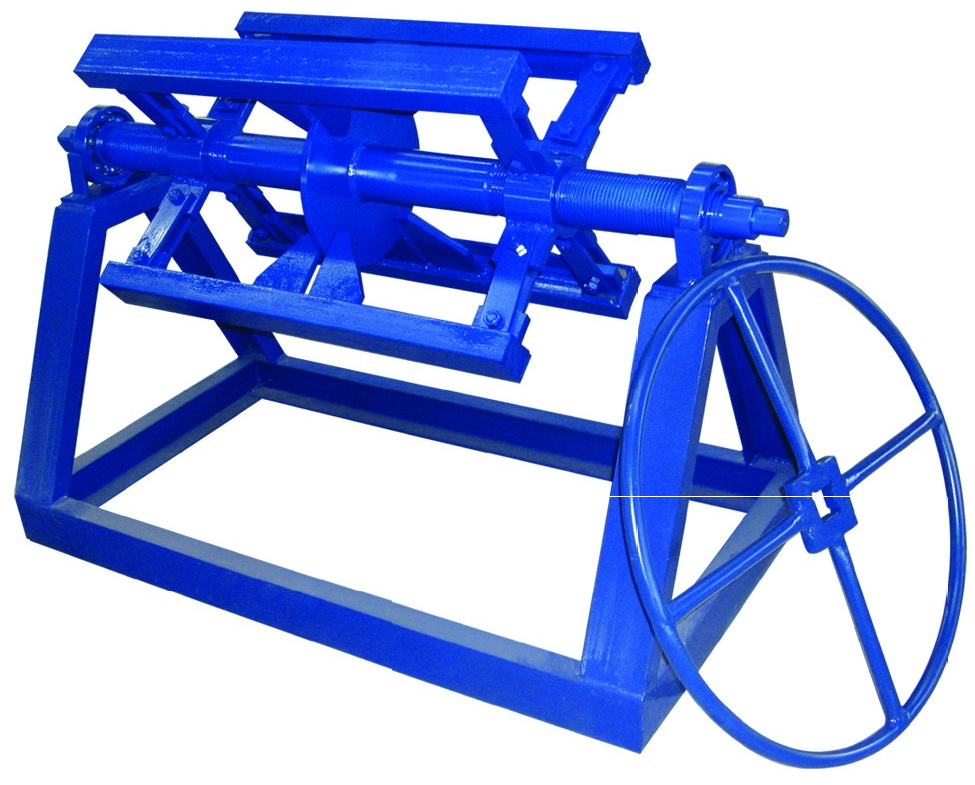

1）手動折疊機：一個設置5噸
2）冷軋機：

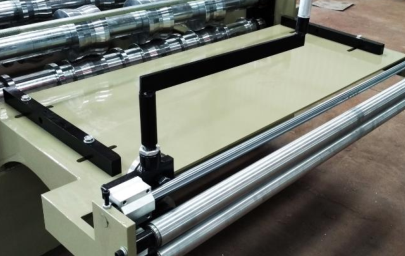

使用餵料材料指南，
使用手動預切割器如下，易於更換材料：
通過焊接由H350型鋼製成的車身框架，
側板厚度：18mm， 具有大滑動部件尺寸：130 * 47mm長時間穩定工作(廉價工廠使用110或90 * 42mm，不能穩定工作長壽）
從45＃鋼，CNC車床，熱處理，硬鉻塗層製造的滾筒;
軸直徑=Ф75/ 95mm.，精密加工
電機驅動，齒輪/鏈輪變速器，關於18步來形成，
鏈條大小：一英寸與18teh
主電機= 5.5kW，頻率速度控制
成型速度約3m-5m / min（不計算壓模的時間）
所有8.8級螺釘螺栓，以確保在機器長時間運行期間緊密地固定機器結構和長壽命。
3）液壓樓梯壓和切割裝置：
2步壓法：首先夾緊紙，然後PRESS，所以壓制後沒有折疊和破碎，使完成的瓷磚外觀看起來很漂亮。
樓梯深度= 13mm
通過焊接由高質量20mm鋼板製成的刀具框架
停下來按，剪切，停止切割，兩件切割刀片，沒有消隱切割，沒有廢料，
泵電機：5.5kW;切割壓力：12MPa
切割工具材料：CR12MOV（= D2鋼，至少有一百萬的切割壽命），熱處理到HRC58-62度
液壓系統用油過濾器進行濾油，以確保循環的油清潔並延長液壓系統的壽命。（見下面的圖片）

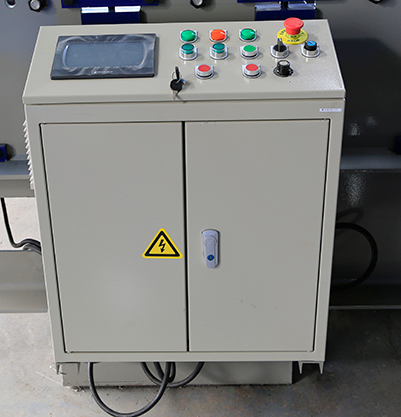

4）PLC控制系統
自動控制數量和切割長度
結合：PLC，逆變器，觸摸屏，編碼器等
截至長度公差≤±2 mm
控制電壓24V

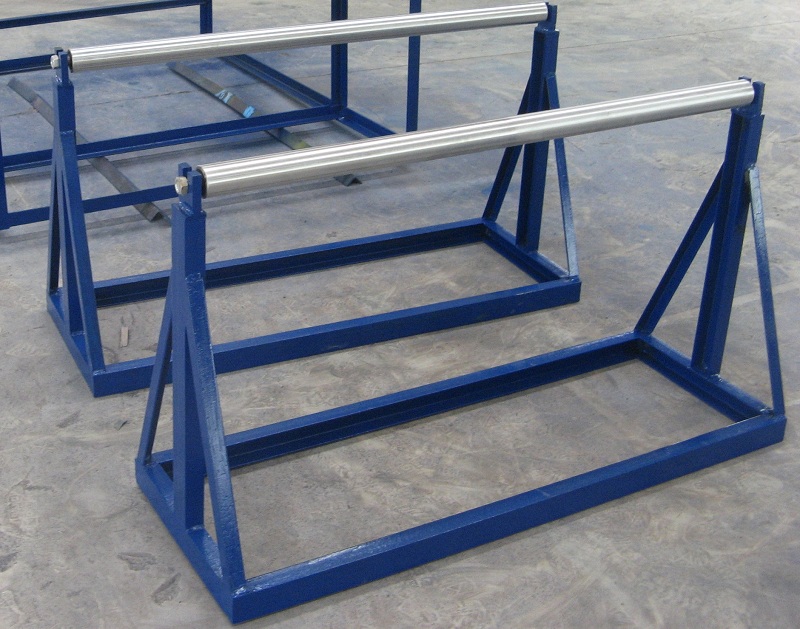

5）退出機架：
沒有動力，兩個單位
ⅳ。流程圖
折疊器→送料和主成型機→液壓後切割機→PLC控制櫃→退出架

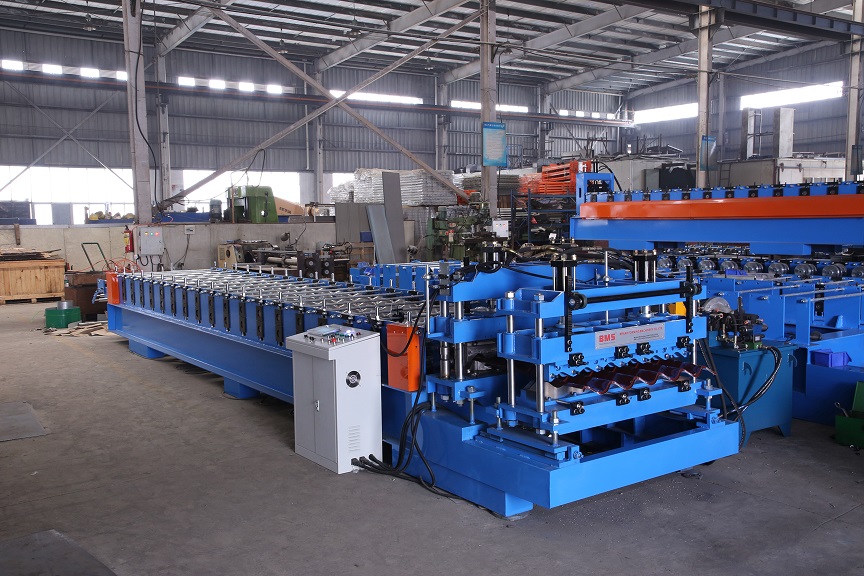

ⅴ。機器圖片（僅供參考）

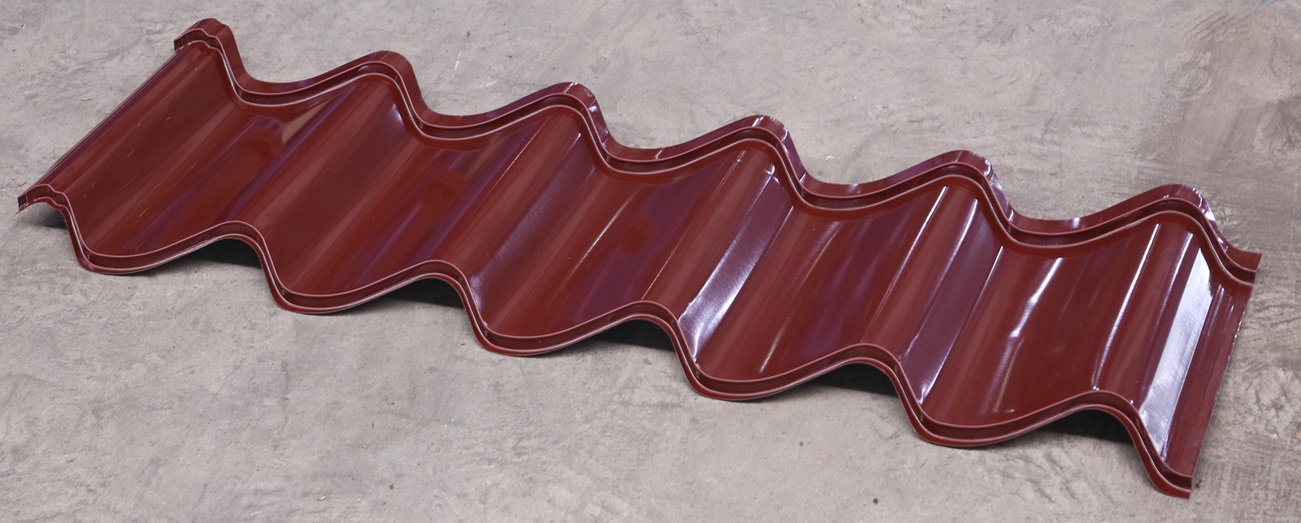

完成的簡介：

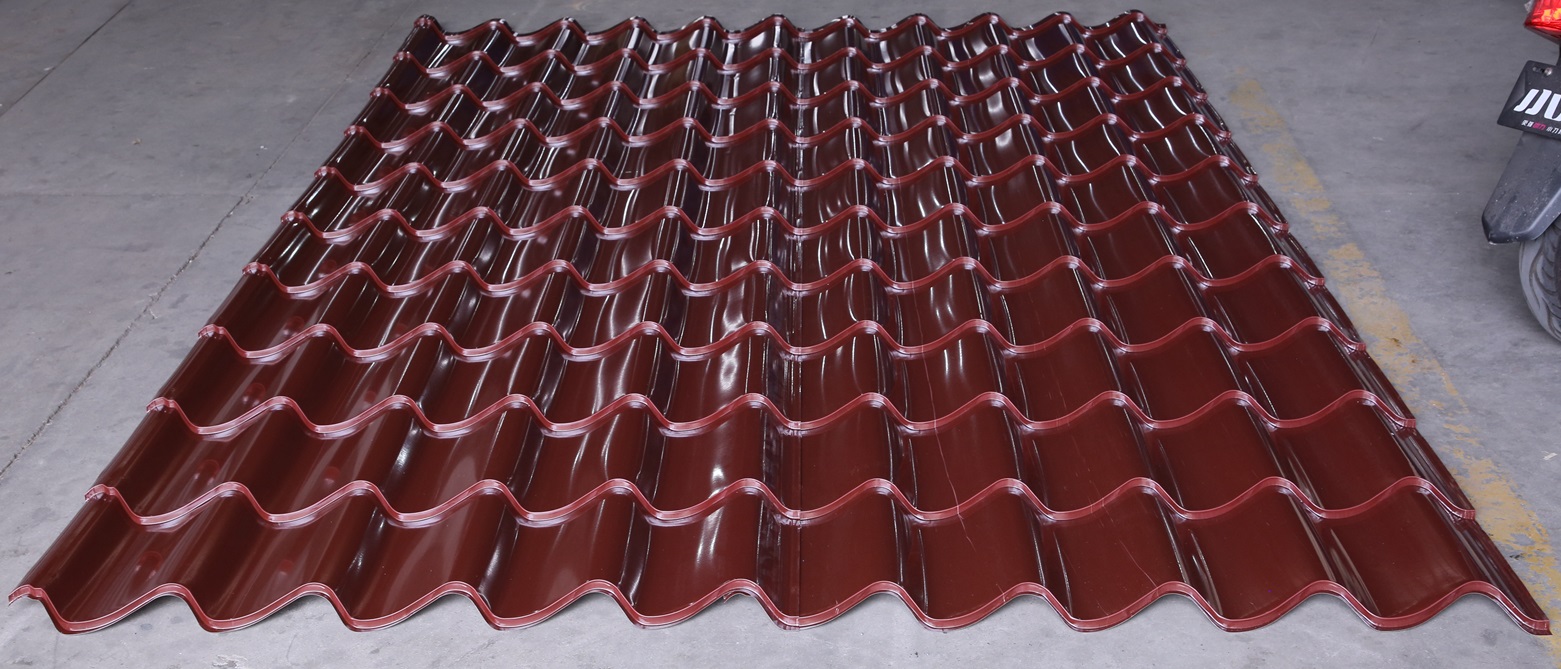

配置文件重疊：
