1250MM進料寬度地板滾壓成型機，歐式設計

地板裝飾輥成型機YX50-333-1000輪廓

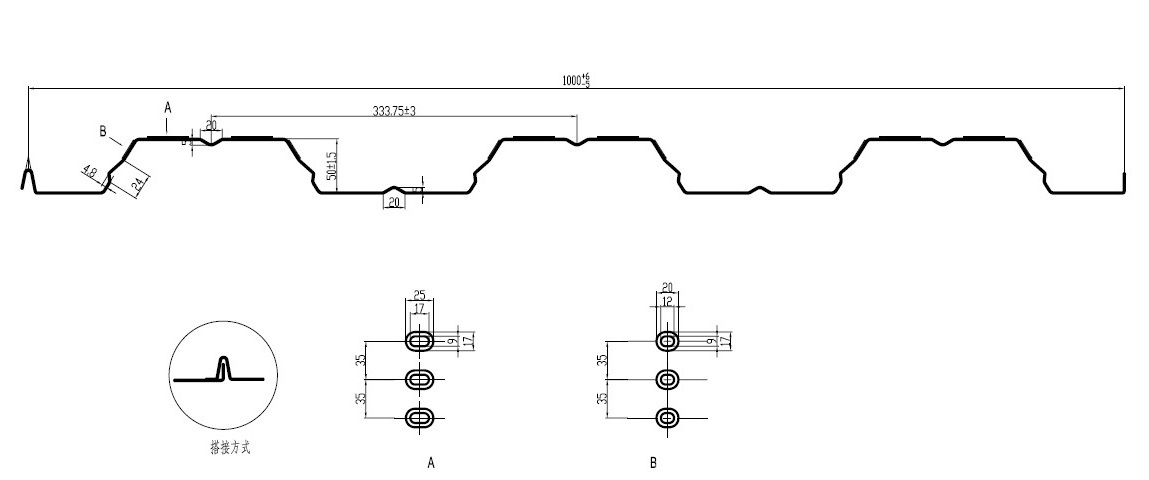

Ⅰ新聞繪圖

有效寬度公差：-0 / + 5mm

其他截面公差：+/- 0.5mm

Ⅱ。材料：

餵養材料寬度：1220mm&1250mm

材料厚度：0.7-1.5mm

適用材料：鍍鋅板，250MPa屈服強度為0.7-1.5mm厚度，500mpa屈服強度厚度為1.2mm

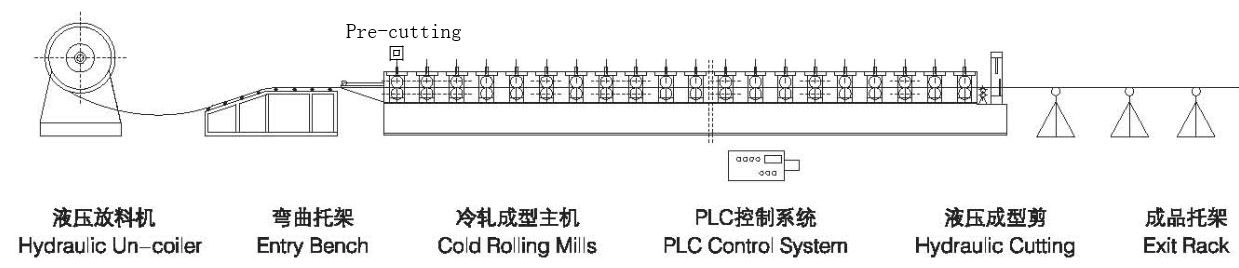

Ⅲ.流程圖：

折疊器→送料裝置→主成型機→液壓後切割器→退出架。

ⅳ.ACHINE組件：

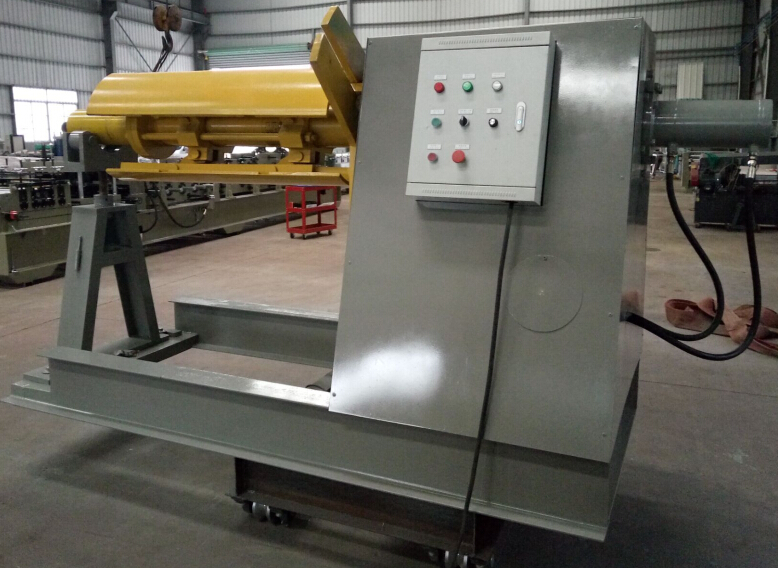

1）液壓折疊機：一組5-7噸

2。主輥成型磨機

使用餵料材料指南，

捲成型機與車身框架，傳動機構和成型輥相結合。

一個）身體框架由H450型鋼通過焊接美觀外觀，天然老化處理和SR（應力浮雕）處理。

b）身體框架是牆板類型：軸直徑φ95/ 90mm.，由45＃鋼，熱處理製成。較低軸是齒輪鏈的主要傳輸。

C）從45號高品質鋼，熱處理製成的滾筒

d）通過電機駕駛，齒輪鏈傳輸傳輸，關於24步形成

主電機=15KWX2.，頻率控制

成型速度約15米/分鐘

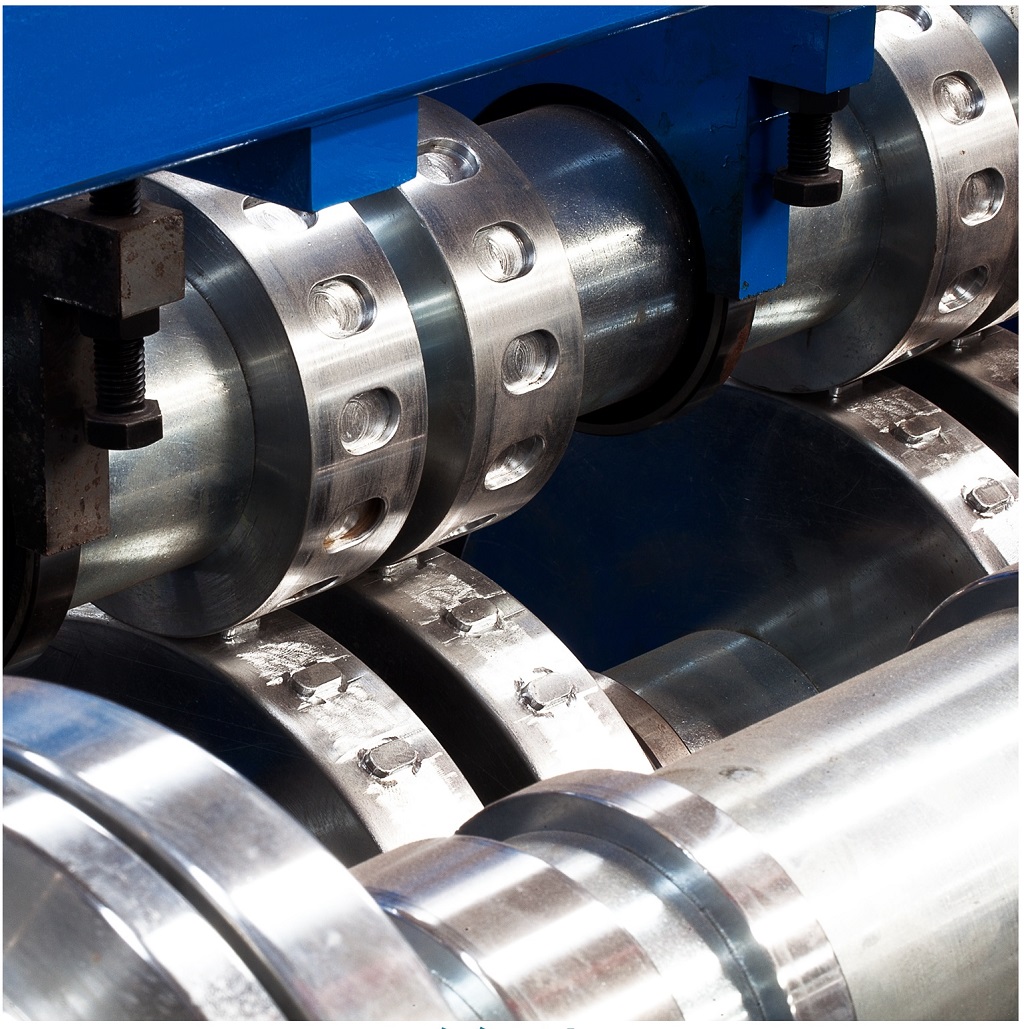

e)壓花輥的材料：軸承鋼GCR15（= EN31）長工作壽命， 熱處理

F）所有8.8級螺釘螺栓，以確保在機器長時間運行期間緊密地固定機器結構和長壽命。

3）液壓切割裝置：

削減後，停止切割， 三件刀片切割

預切割和切割後，使用相同的液壓系統

泵電機：5.5KW切割壓力：MAX16MPA

切割工具材料：模具鋼CR12MOV（= D2鋼，至少有一百萬次削減壽命）， 熱處理

有2個引導柱用於剪切支撐，這使得剪切更穩定，鋼板的刀具。

液壓系統：Huade（中國Top1品牌）/ Yuciyouyan（與日本Yuken合資）， 用油過濾器進行濾油，以確保循環的油清潔並延長液壓系統的壽命。（見下面的圖片）

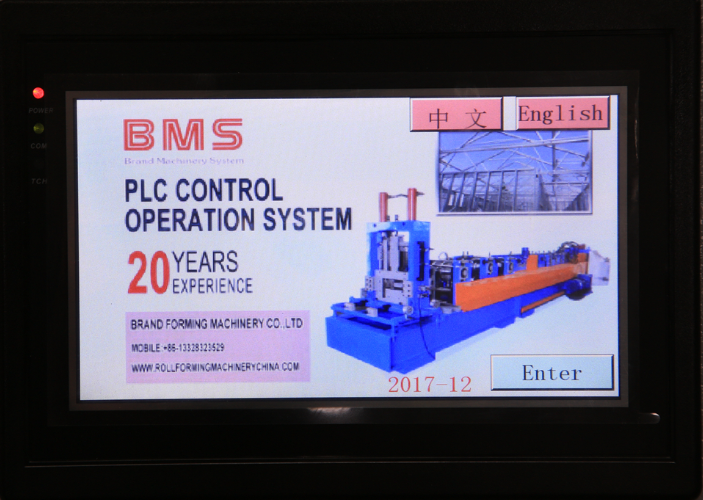

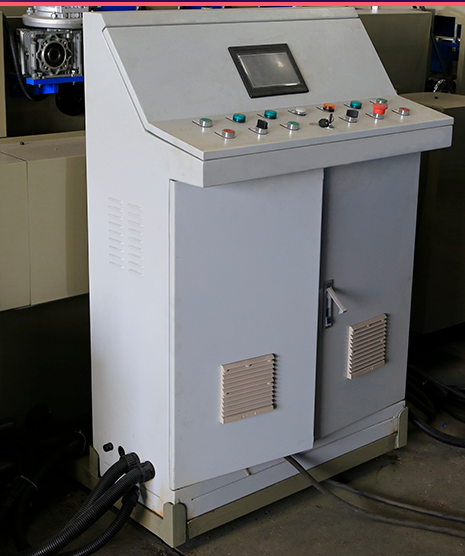

4）PLC控制系統

描述：由PLC控制的計算機控制系統。編碼器自動控製紙張的寬度和高度，並控制長度定位和切割，7英寸觸摸屏操作，精度控制在±1.0mm內

截至長度公差≤±2 mm

控制電壓24V

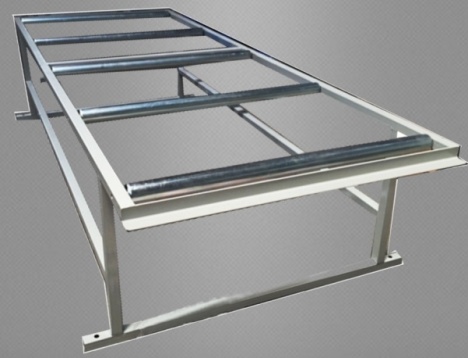

5）退出機架：

UN-Powered，3MX2UNITS帶滾輪，便於運動

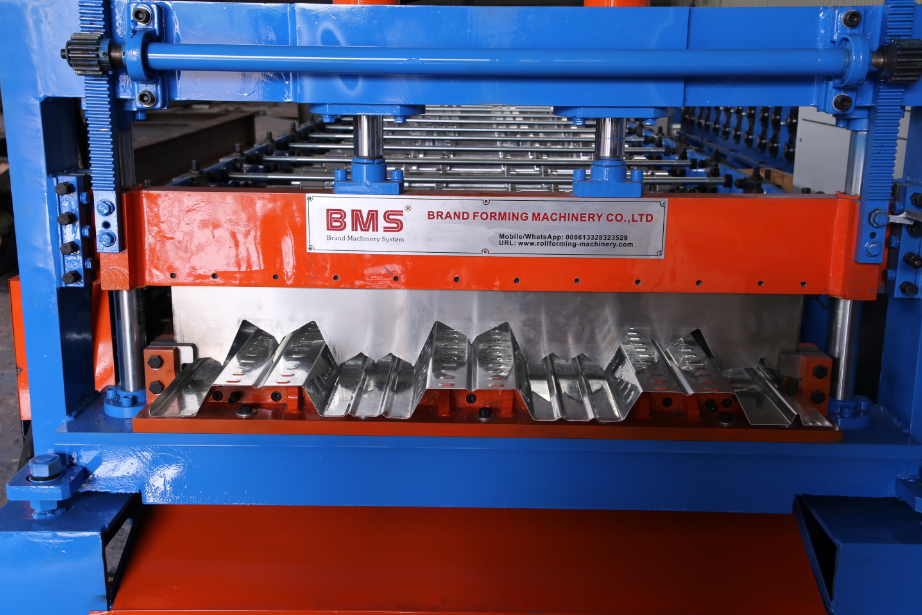

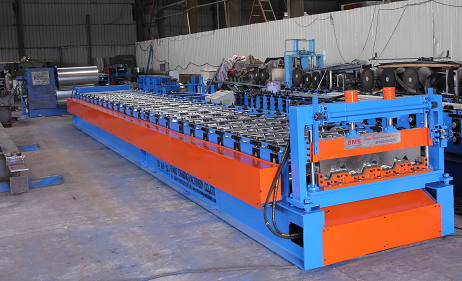

Ⅴ.Machine圖片（僅供參考）

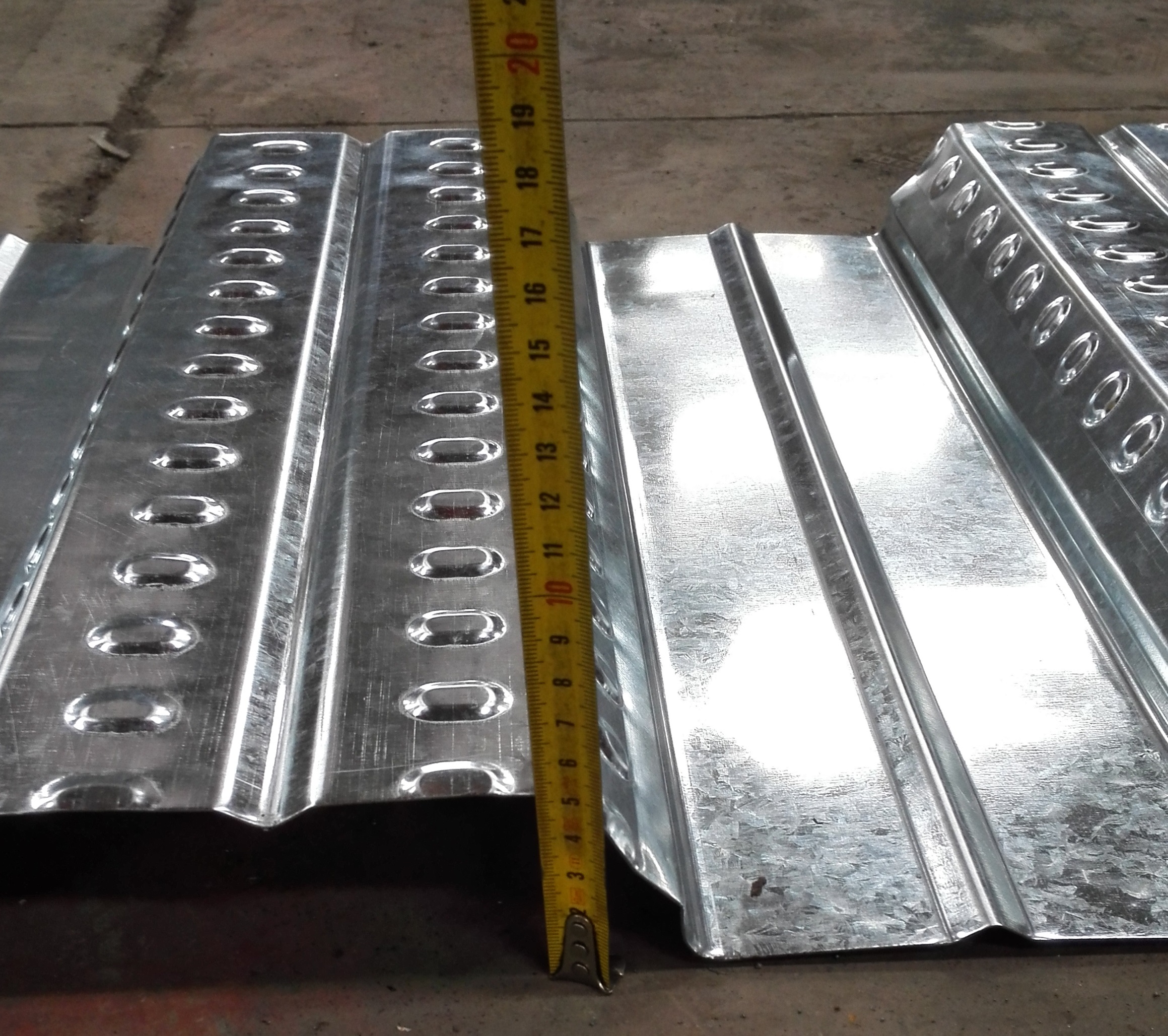

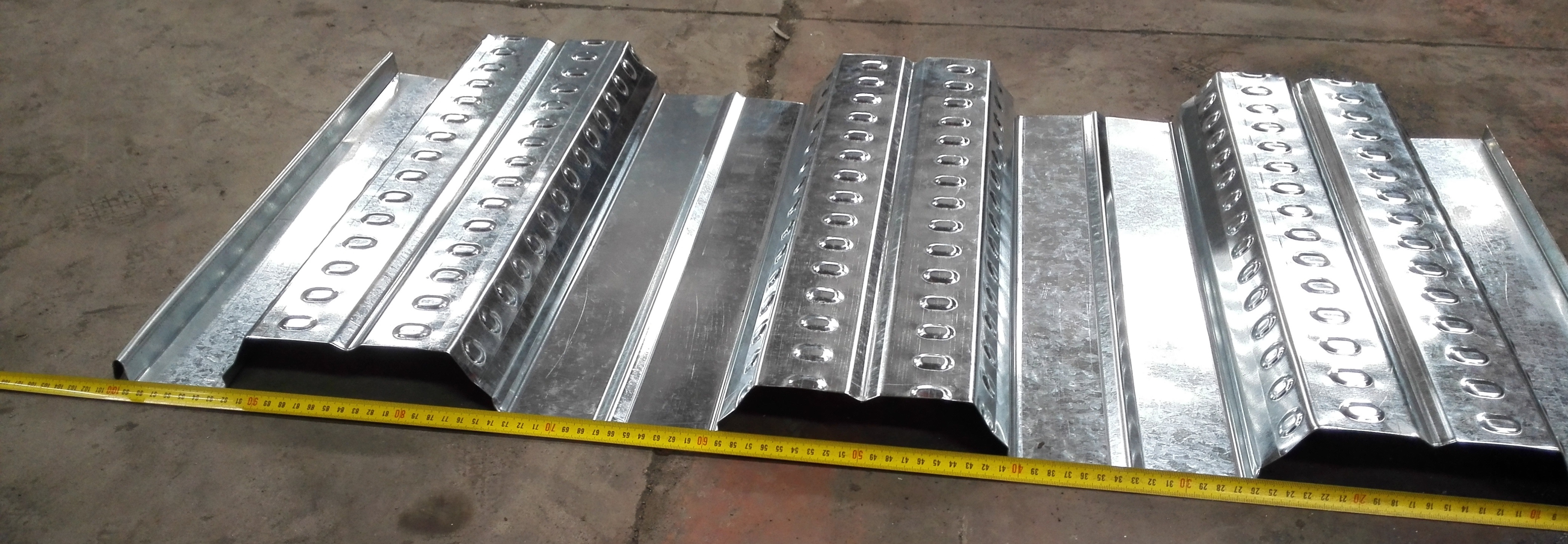

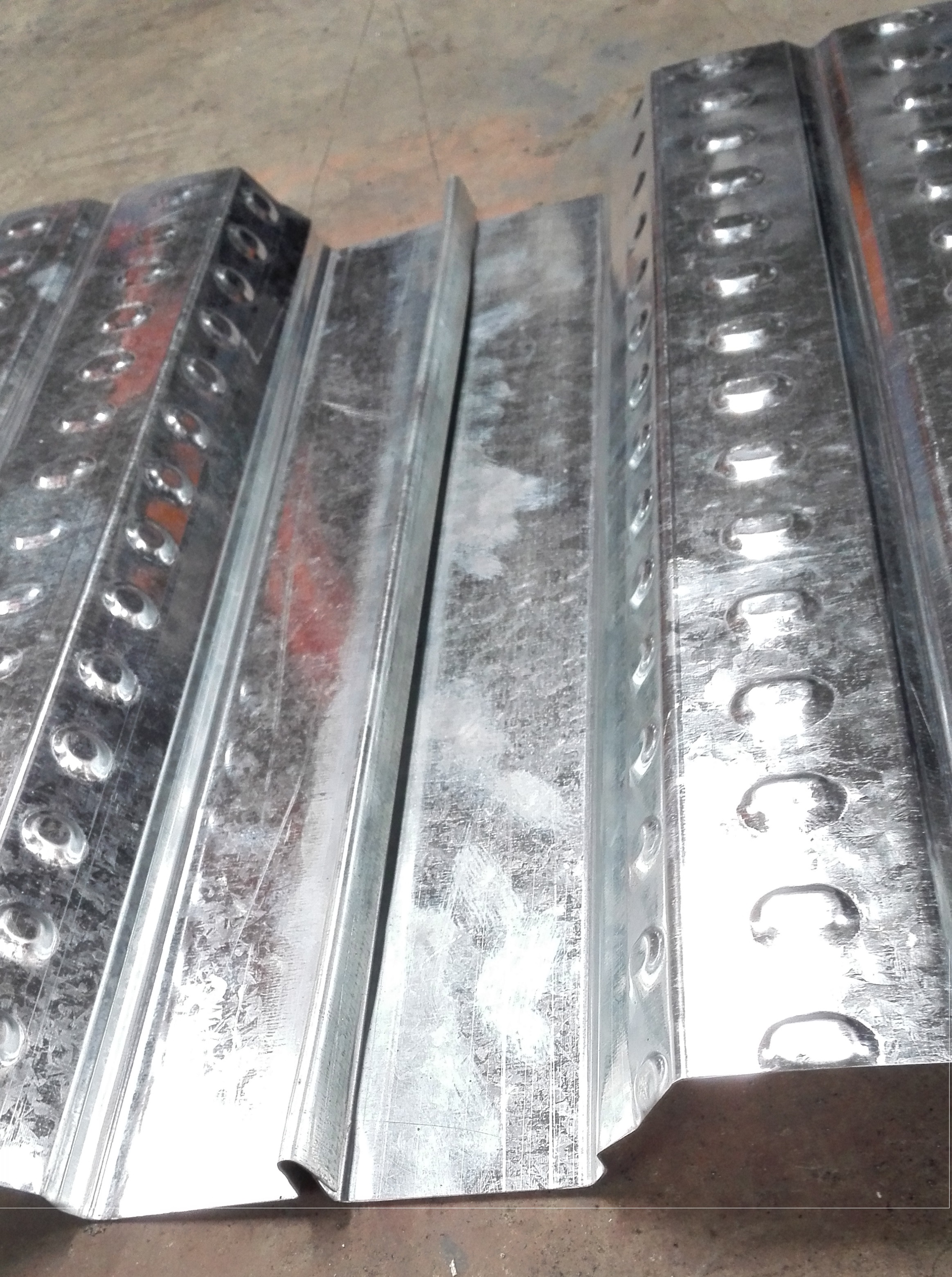

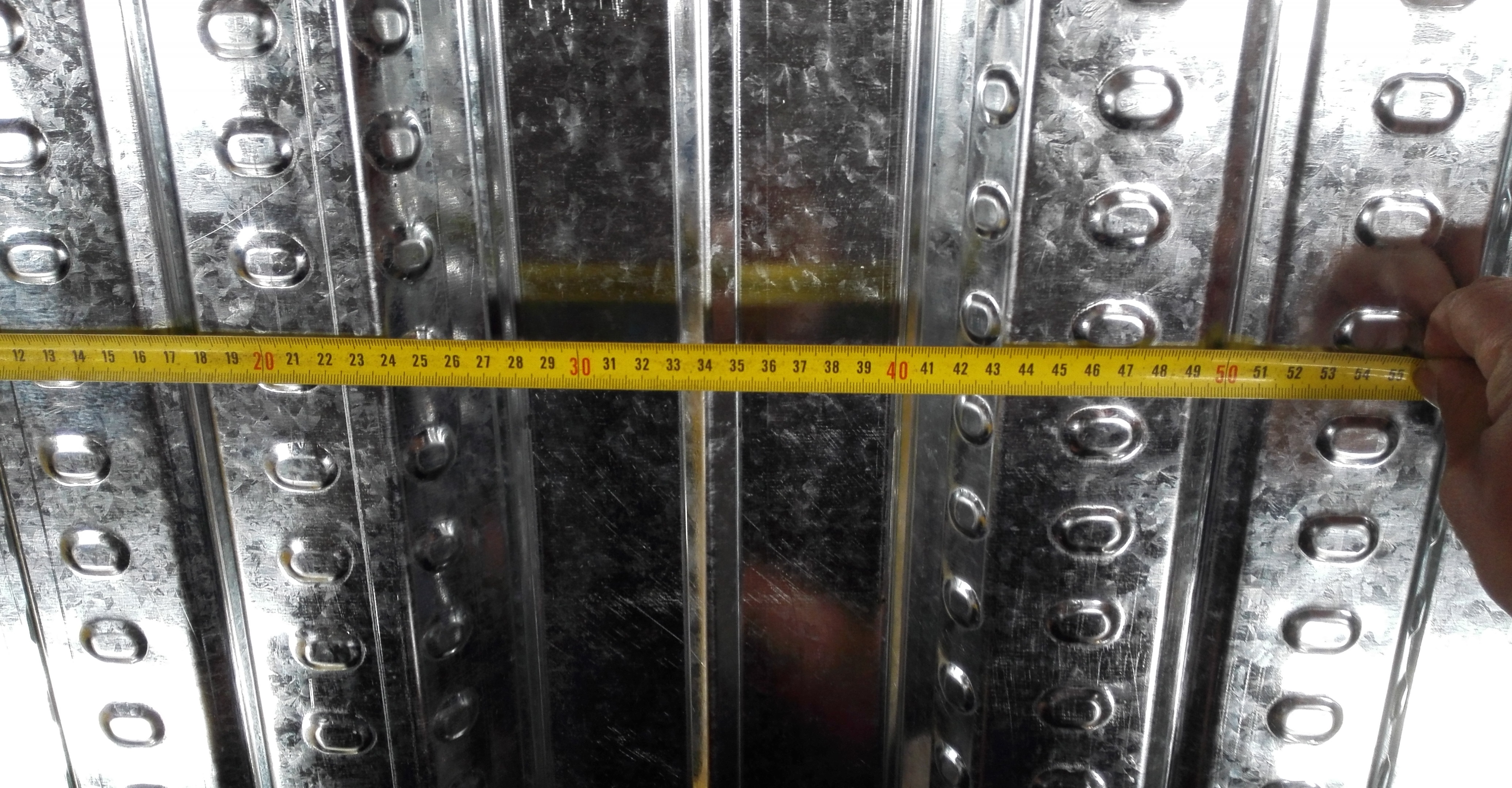

VI。機器生產的地板甲板檢查：

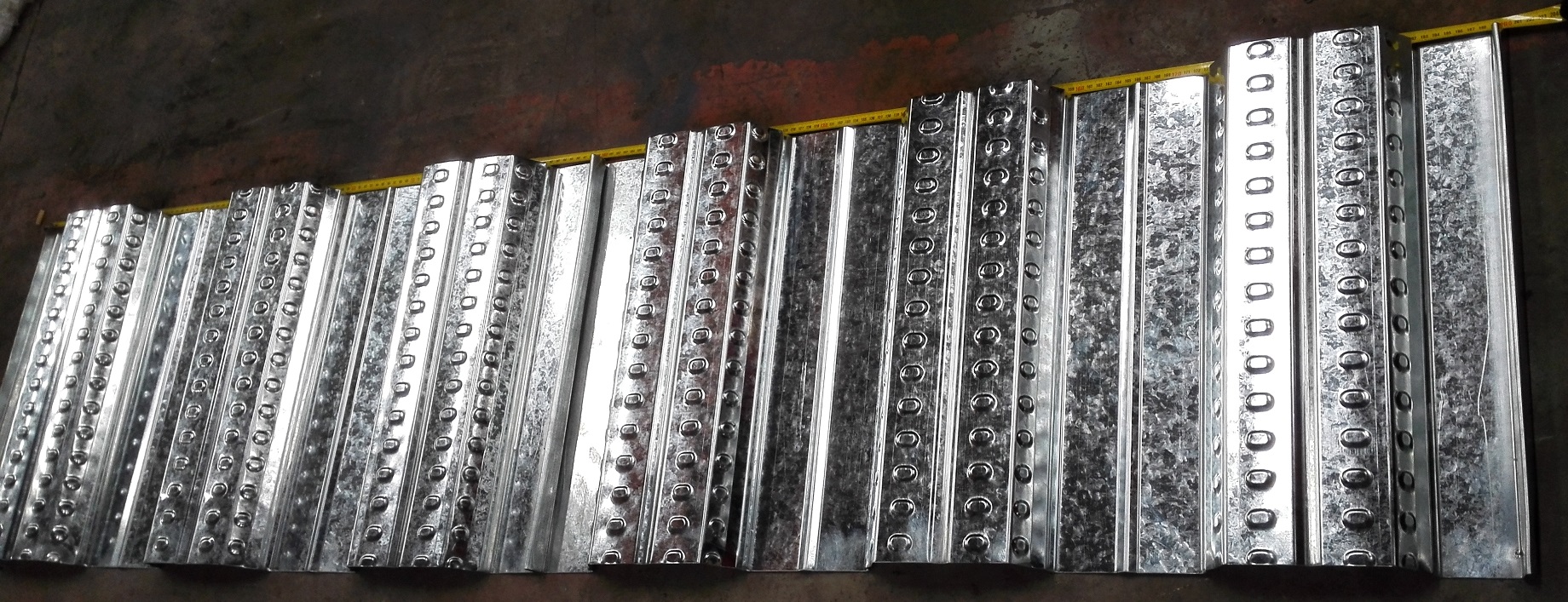

重疊2個人檔案：

重疊關節效果：

機器總重量：關於15噸

機器尺寸：約12.5米（長度）x 1.8m（寬度）x 1.5m（高度）

地板裝飾輥成型機視頻鏈接：

https://www.rollformingmachinerychina.com/european-style-floor-decking-machine_n87

上面的規格和照片僅供參考，準確的可能略有不同，需要提及機器。
