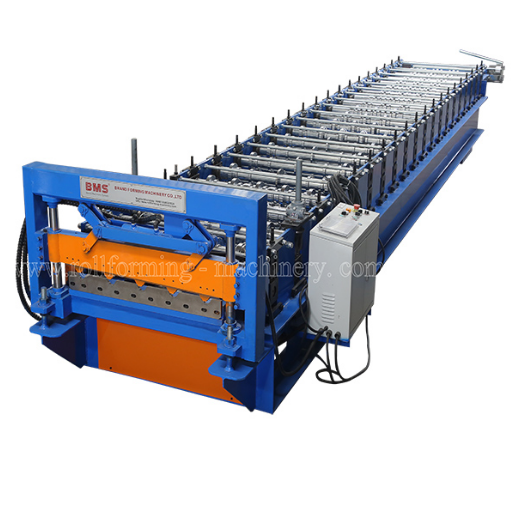

1000MM有效寬度屋面板成型機帶7噸液壓開捲機

規格of

屋頂板捲成型機

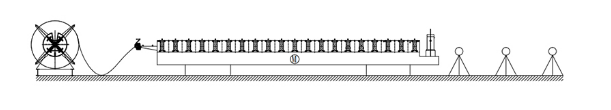

簡介繪圖

流程圖

折疊器→手動削減→指導 餵食→滾動成型系統→液壓後切割機 →退出架子

材料

材料厚度：0.4-0.6MM有效寬度：1000毫米

適用材料：預先鍍鋅鋼（PPGI），ppgl，acgl屈服強度750MPA

有效的寬度公差：±5mm波間距公差：±1mm

波浪高度公差：±1mm切割到長度公差≤±1 mm

機器組件

不。	物品	數字	評論
1	折疊機	1套	7噸液壓折疊機
2	預切割裝置	1套	手動的
3	指導餵養	1套
4	捲成型機	1套
5	後切割設備	1套
6	退出架子	3套	易於調整
7	液壓系統	1套
8	PLC控制系統	1套

1）7T液壓折疊機： 一套

2）冷軋機：

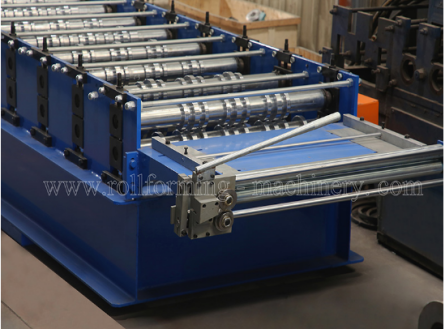

★指導送料裝置

★手動預切割器

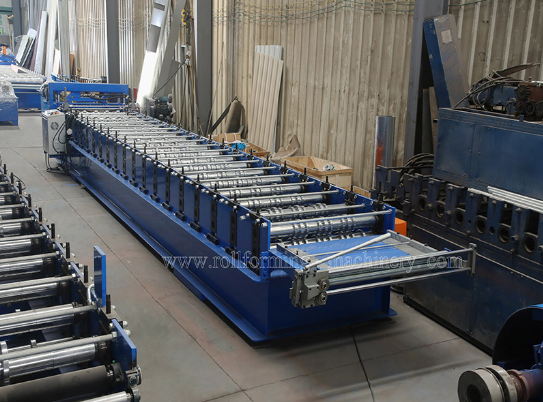

★滾動成型系統

捲成形系統由 機架，傳動部件和成型輥組等

1）身體框架由H450.焊接鋼製鋼，側板厚度：18毫米

2）滾輪採用45＃，鍛造後，精確度CNC加工，熱治療。一部分滾輪配有軸承。

3）滾筒軸在後面採用45＃鋼淬火和回火處理，塗層厚度0.04mm（用於壽命更長，防銹），

4）下輥組由鏈條旋轉，電動機旋轉，上輥的部分和下輥由齒輪驅動。

5）通過手動螺釘調節上輥間隙，以適應不同厚度的板

6）鏈：Ziqiang（中國前1名品牌東華集團）

7）軸直徑：φ80/ 95mm.，精密加工

8）所有螺栓螺栓8.8級（廉價工廠使用低級4.8）為了確保在機器長時間運行期間緊密地固定機器結構和長壽命。

9）電機驅動，齒輪鏈傳動，20 腳步來形成

10）伺服電機7.5kw.，頻率控製成型速度約。20-25M / min.

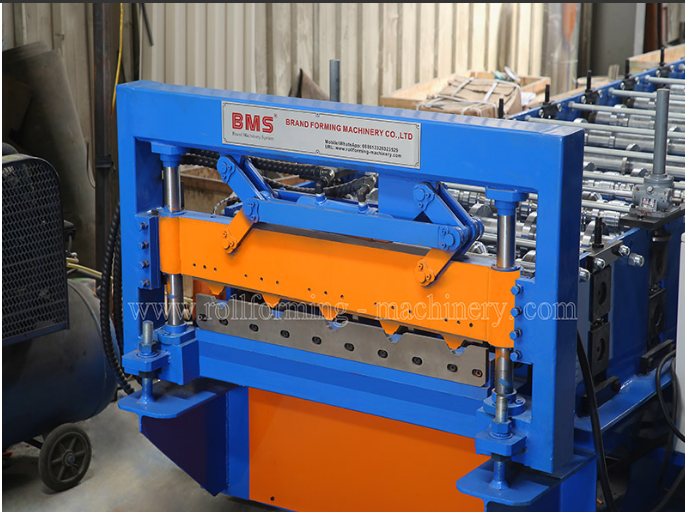

★液壓後切割系統

1）液壓馬達：4KW.，液壓範圍：0-16MPa.,削減時間：2S

2）滾動後切割，停止切割，沒有消隱;切割工具材料採用模具鋼CR12MOV（=SKD11 鋼，至少有一百萬次的削減壽命）

3）切割功率由主發動機液壓站提供。

★PLC控制系統

1）採用PLC控制技術，可變頻率調節技術，實現整機的自動生產。

2）系統提供友好的人機界面，可以設置批次，工件的長度，數量等。

3）操作模式：觸摸屏輸入+按鈕。

4）編碼器計數，計數數量和計數長度函數。

★退出架子

三個單位，沒有動力，便於移動。

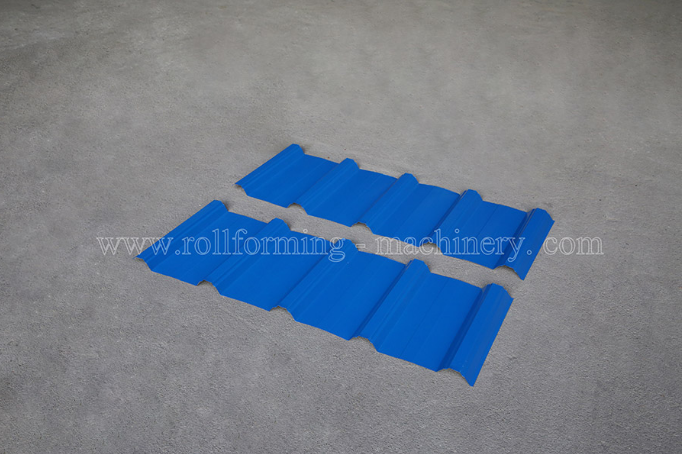

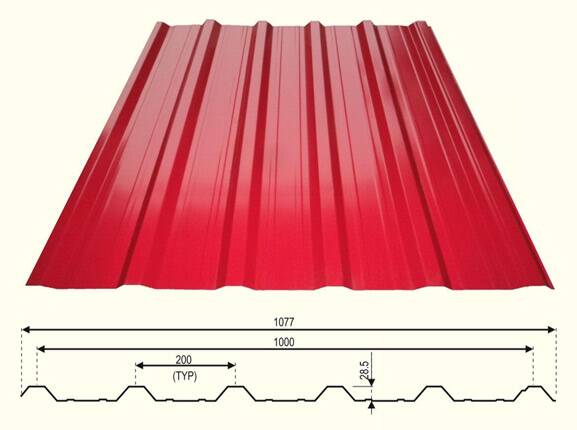

★產品展示
