規格
捲成型機歐米茄簡介

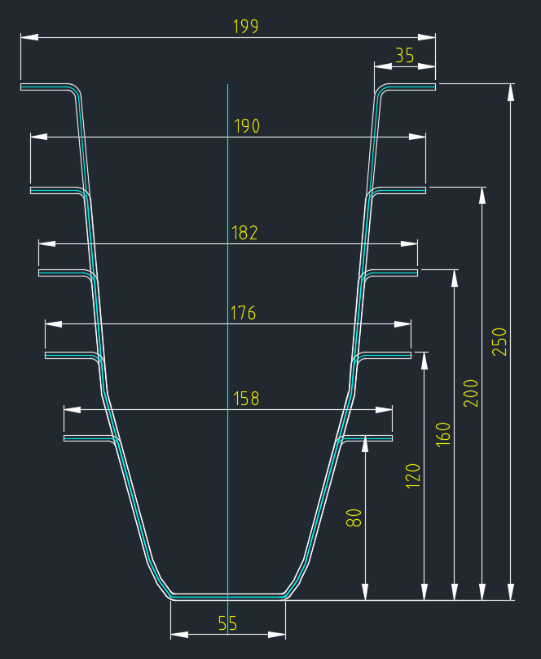

Ⅰ。簡介繪圖
板材彎曲的內部無線電：3mm
Ⅱ。材料：
材料厚度： 1.5〜3.0mm.
適用材料：S320GD和S350GD鍍鋅鋼圈
Ⅲ.Machine組件
1）液壓折疊器：一套10噸
液壓系統膨脹線圈內孔，泵電機：3KW
變頻器調節轉速，電機：7.5kW.
電動控制櫃，機動，
最大限度。送料寬度：640mm，線圈ID範圍：510 +/- 30毫米。
最大容量：10tton，帶液壓握住手臂，液壓裝載汽車與旅行。線圈托架欄杆長度3000mm
線圈車：線圈車的前進/落後行程最多3000mm
2）冷軋機：

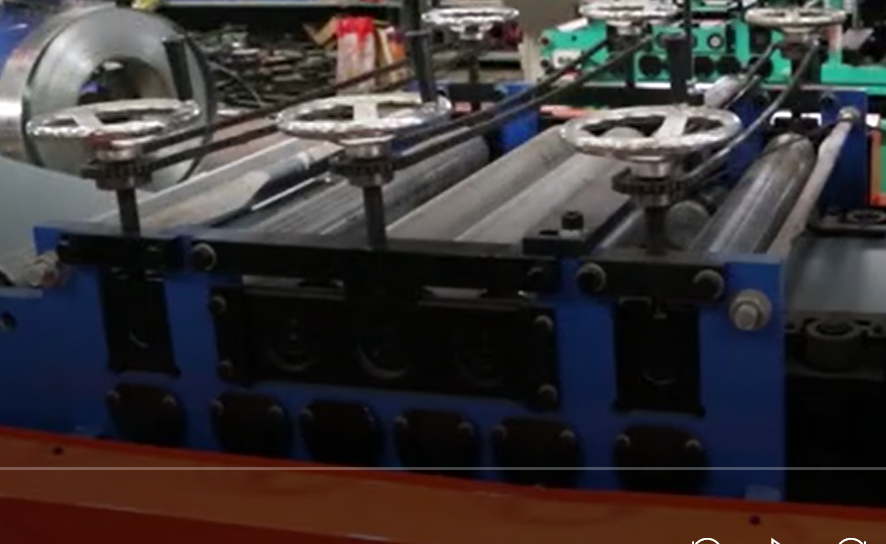

一個。採用進料材料引導和調平裝置，具有7個矯直輥（向上3輥4向下滾輪），矯直軸直徑=ф95mm.，精密加工
灣三缸孔孔預沖壓系統：
每次按壓容量為2孔30x20，
手動調整孔之間的距離（扭轉）
滾動成形線中可編程孔之間的縱向距離。
沖壓銷材料：CR12MOV（= D2鋼）
單缸液壓預切割系統：
液壓預剪切裝置，
切割工具材料：CR12MOV（= D2鋼）， 熱處理
液壓馬達：11KW（中國品牌）
C。身體框架由450＃H.焊接型鋼;

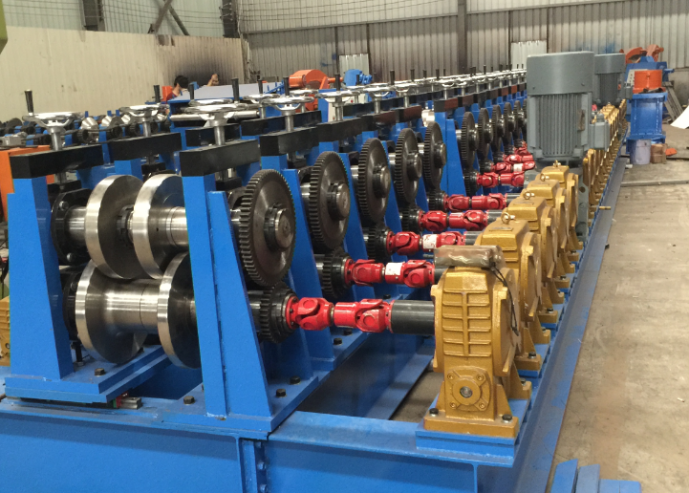

滾筒製造於工具鋼CR12（= D3鋼），精密加工，熱處理;
從45＃製造的軸，軸直徑=Ф90mm/ф75mm，精密加工
變速箱駕駛,24步來形成
主電機=22kW * 2正常電機（不伺服電機)
尺寸變化電機：0.75kw x 2pcs（與中國品牌）
成型速度約為8米/分鐘，考慮到5米的曲線，3個擋板用於沖壓和1切割
快速變化尺寸設計，每尺寸在5-10分鐘內更換（無需更換傳統的舊式機器等傳統舊式機器，可為每個生產尺寸變化超過1-2小時）。

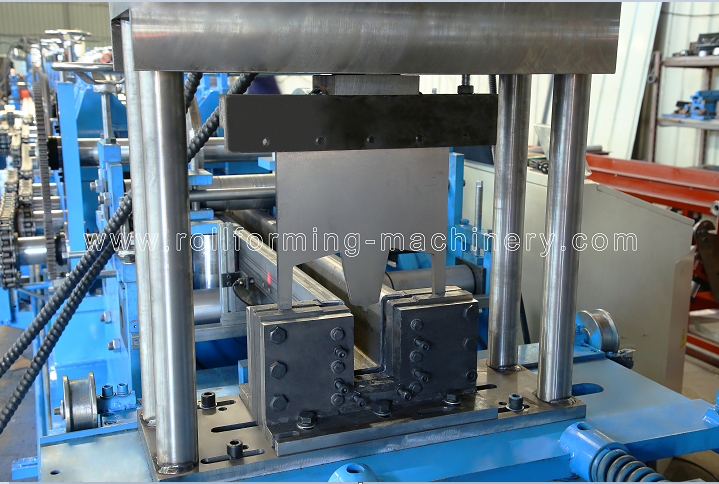

3）專利普遍液壓切割裝置：
液壓柱切割，停止切割，用沖裁切割;
切割器和預切割器使用相同的液壓馬達
3刀片式，調整不同尺寸
切割工具材料：CR12MOV（= D2鋼）， 熱處理

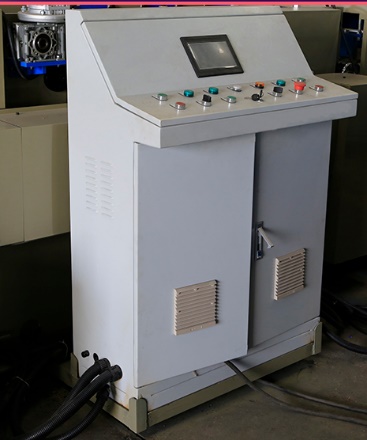

4）PLC控制系統
控制數量，自動切割長度
結合：PLC，逆變器，觸摸屏（英語和中文），編碼器等
PLC：西門子品牌
變頻器：施耐德電器品牌
觸摸屏：西門子品牌
編碼器：歐姆龍品牌（日本）
切割到長度公差≤±1 mm
控制電壓24V

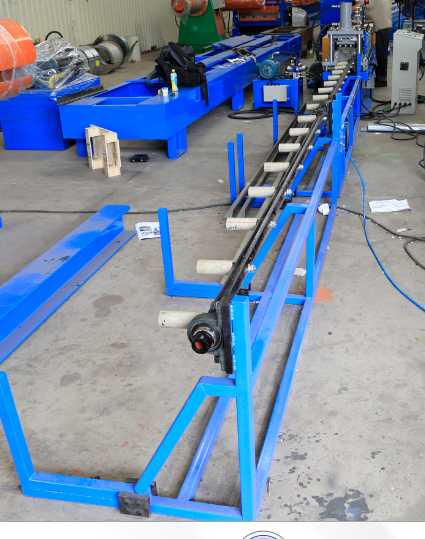

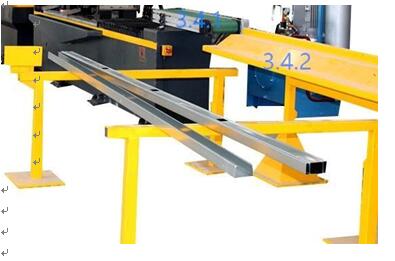

5）退出機架：
6米自動卸載表，空中源將由買方提供

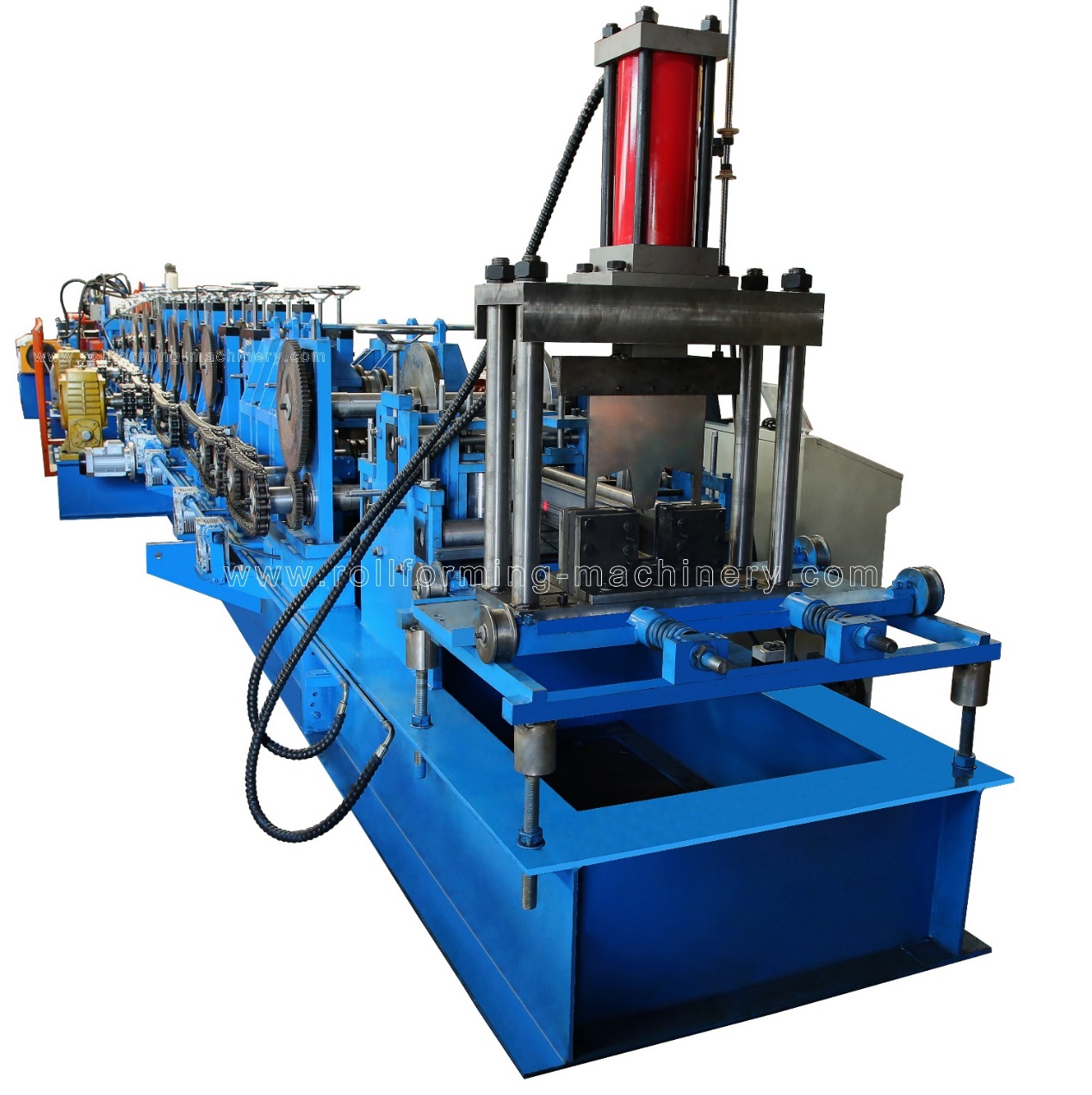

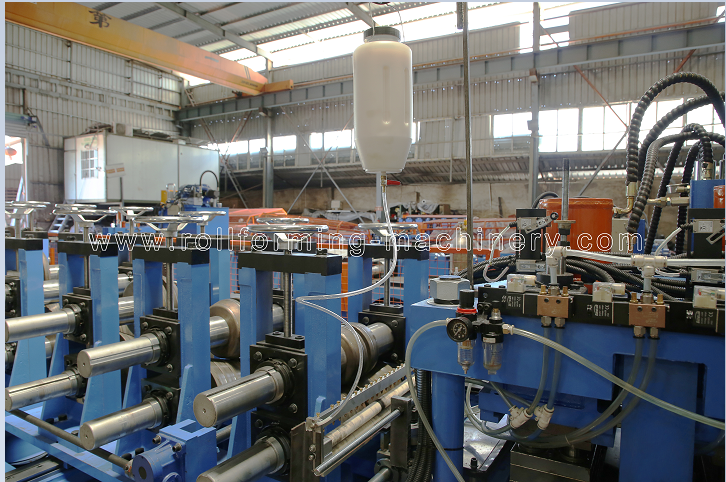

ⅳ。 機器圖片（僅供參考）
